手動通風蝶閥 | D41W

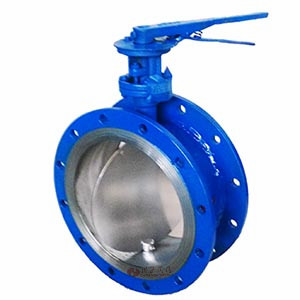

手動通風蝶閥圖片

手動通風蝶閥產品說明

手動蝶閥廣泛適用于建材、玻璃、礦山、電力、輕工、造紙等行業，在管路上作為雙向啟閉及調節介質 的流量的重要設備，對管路中流量根據工況的不同需要進行調節，以滿足管道工藝運行的需要。
手動蝶閥采用優質鋼板焊接而成，設計新穎、結構簡單實用、體積小、重量輕、流阻小、啟閉力矩小，調節輕松自如、靈活可靠，開度指示顯著、清晰、準確，便于觀察和操作，能有效地控制氣體流量，是各種風管系統中理想的調節設備。

手動通風蝶閥性能參數

公稱通徑	DN（mm）	50-2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1%泄流量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸輪傳動、氣動、電動等

手動通風蝶閥主要材質

閥體	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

手動通風蝶閥密封材料選用和適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼	奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或WC9	304\316	12CrMoV
耐高溫度	425℃	345℃	595℃	600℃	560℃
耐低溫度	-29℃	-46℃	-29℃	-196℃	-40℃

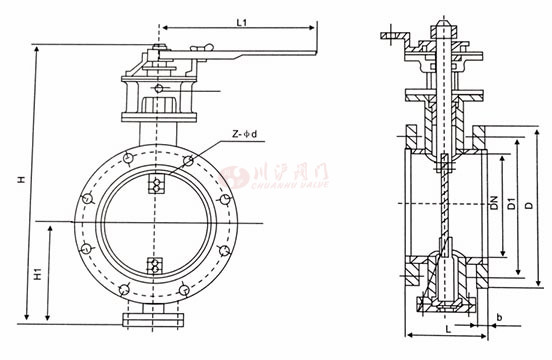

手動通風蝶閥結構圖

手動通風蝶閥連接尺寸

DN	D	D1	n-do	b	L	重量
DN	D	D1	n-do	b	L	D41W	D341W	D941W
200	320	280	8-18	16	140	34	42	78
250	375	335	12-18	16	140	38	46	83
300	440	395	12-22	16	170	48	54	93
350	490	445	12-22	16	170	56	64	95
400	540	495	16-22	16	190	73	81	98
450	595	550	16-22	16	190	81	110	140
500	645	600	20-22	16	190	99	128	179
600	755	705	20-26	18	210	127	157	213
700	860	810	24-26	18	210	152	199	267
800	975	920	24-30	18	210	182	229	326
900	1075	1020	24-30	18	250	240	287	385
1000	1175	1120	28-30	18	250	383	430	528
1100	1275	1220	28-30	18	250	?	620	682
1200	1375	1320	32-30	18	250	?	765	827
1400	1575	1520	36-30	18	300	?	1188	1250
1600	1790	1730	40-30	22	300	?	1393	155
1800	1990	1930	44-30	22	300	?	1800	1865
2000	2190	2130	48-30	22	300	?	2130	2190
2100	2300	2240	52-33	22	300	?	?	2785
2200	2405	2340	52-33	26	350	?	?	3690
2400	2605	2540	56-33	26	350	?	?	4720
2600	2805	2740	60-33	26	350	?	?	5530
2800	3030	2960	64-36	26	400	?	?	6035
3000	3230	3160	68-36	26	400	?	?	6280
