氣動調節風閥 | CHD641W

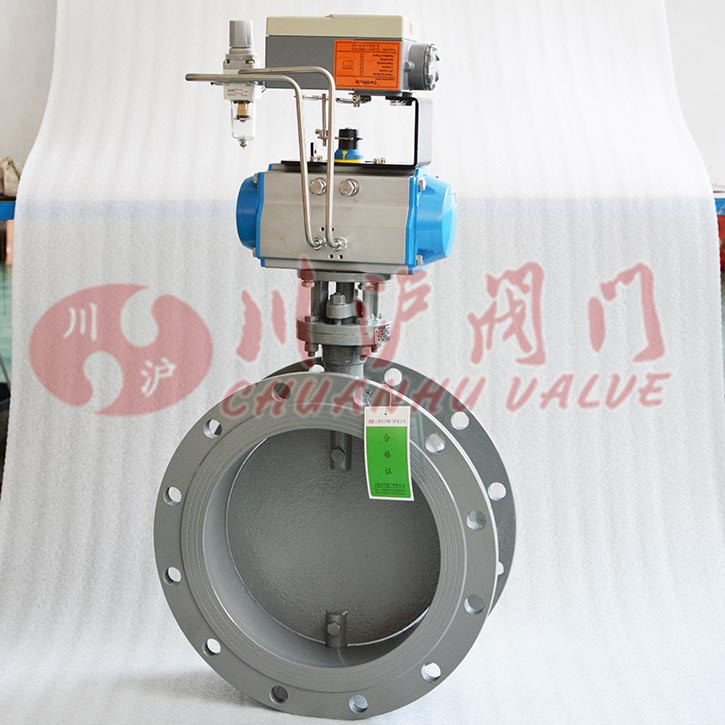

氣動調節風閥圖片

氣動調節風閥產品說明

氣動調節風閥是由氣動執行器和通風蝶閥組成，并帶有閥門定位器，可以輸入控制信號4-20mA或1-5VDC控制閥門開度大小，實現對管道內介質流量大小的控制。安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
氣動調節風閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。氣動調節風閥適用于通風管道、煙氣管道、高溫煙氣管道中。

氣動調節風閥性能參數

公稱通徑	DN（mm）	50-2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1%泄流量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸輪傳動、氣動、電動等

氣動調節風閥主要材質

閥體	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

氣動調節風閥密封材料選用和適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼	奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或WC9	304\316	12CrMoV
耐高溫度	425℃	345℃	595℃	600℃	560℃
耐低溫度	-29℃	-46℃	-29℃	-196℃	-40℃

氣動調節風閥結構圖

氣動調節風閥連接尺寸

DN	D1	D	B	b	n-d
DN200	280	320	140	14	8—18
DN250	335	375	140	14	12-18
DN300	395	440	170	14	12-22
DN400	495	540	190	16	16-22
DN500	600	645	190	18	16-22
DN600	705	755	210	20	20-26
DN700	810	860	210	20	24-26
DN800	860	900	210	20	24-30
DN900	1020	1075	250	20	24-30
DN1000	1120	1175	250	22	28-30
DN1200	1320	1375	250	24	32-30
DN1400	1520	1575	300	24	36-30
DN1500	1620	1675	300	24	40-30
DN1600	1730	1790	300	24	40-30
DN1800	1930	1990	300	24	44-30
DN2000	2130	2190	300	24	48-30
DN2200	2340	2405	300	24	52-33
DN2400	2540	2605	350	26	56-33
DN2500	2640	2705	350	26	56-33
DN2600	2740	2805	350	26	60-33
DN2800	2960	3030	350	30	64-34
DN3000	3160	3230	400	34	68-36

氣動調節風閥圖片
