方形風門 | DF41W

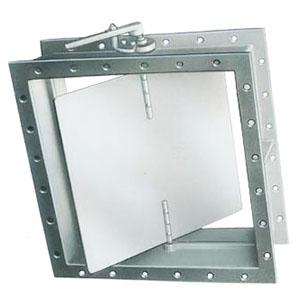

方形風門圖片

方形風門產品說明

方形風門廣泛適用于建材、玻璃、礦山、電力、輕工、造紙等行業，在管路上作為雙向啟閉及調節介質 的流量的重要設備，對管路中流量根據工況的不同需要進行調節，以滿足管道工藝運行的需要。
方形風門采用優質鋼板焊接而成，設計新穎、結構簡單實用、體積小、重量輕、流阻小、啟閉力矩小，調節輕松自如、靈活可靠，開度指示顯著、清晰、準確，便于觀察和操作，能有效地控制氣體流量，是各種風管系統中理想的調節設備。

方形風門性能參數

?公稱壓力	????介質流速	????泄漏率	????適用溫度	????適用介質
0.05MPa	≤28?mls	≤1.5%	≤300℃	????空氣、粉塵氣體等

方形風門主要材質

閥體	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
蝶閥	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

方形風門密封材料選用和適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼	奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或WC9	304\316	12CrMoV
耐高溫度	425℃	345℃	595℃	600℃	560℃
耐低溫度	-29℃	-46℃	-29℃	-196℃	-40℃

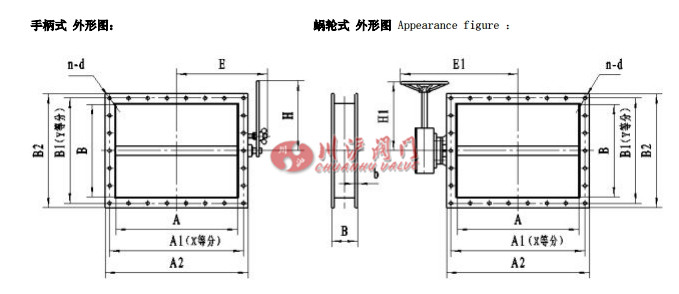

方形風門結構圖

方形風門連接尺寸

?A×B	??Al×Bl	??A2×B2	????B	????b	????n-d	??x	??Y	??H	??Hl	????E	??El
?120×120	?155×155	?180×180	????80	????4	????8-10	????2	????2	??150	??200	??140	??190
?160×120	?195×155	?220×180	????80	????4	????8-10	????2	????2	??150	??200	??165	??215
?160×160	?195×195	?220×220	????80	????4	????8-10	????2	????2	??150	??200	??165	??215
?200×160	?235×195	?260×220	????80	????4	????8-10	????2	????2	??150	??200	??185	??235
?200×200	?235×235	?260x260	????80	????4	????8-10	????2	????2	??200	??200	??185	??235
250×120	?285×155	?310×180	??100	????6	??10?-10	????3	????2	??150	??200	??225	??365
?250×160	?285×195	?310×220	??100	????6	??10?-10	????3	????2	??150	??200	??225	??365
?250×200	?285×235	?310×260	??100	????6	??10?-10	????3	????2	??200	??200	??225	??365
?250×250	?285×285	?310×310	??100	????6	??12?-10	????3	????3	??200	??200	??225	??365
?320×160	?355×195	?380×220	??100	????6	??10?-10	????3	????2	??200	??200	??260	??400
?320×200	?355×235	?380×260	??100	????6	??10?-10	????3	????2	??300	??200	??260	??400
?320×250	?355×285	?380×310	??100	????6	??12?-10	????3	????3	??300	??200	??260	??400
?320×320	?355×355	?380×380	??100	????6	??12?-10	????3	????3	??300	??200	??260	??400
?400×200	?445×245	?480×280	??120	????8	??12?-12	????4	????2	??300	??250	??300	??440
?400×250	?445×295	?480X330	??120	????8	??14?-12	????4	????3	??300	??250	??300	??440
?400×320	?445×365	?480×400	??120	????8	??14?-12	????4	????3	??300	??250	??300	??440
?400×400	?445×445	?480×480	??120	????8	??16?-12	????4	????4	??300	??250	??300	??440
?500×200	?545×245	?580×280	??120	????8	??14?-12	????5	????2	??350	??250	??350	??490
?500×250	?545×295	?580×330	??120	????8	??16?-12	????5	????3	??350	??250	??350	??490
?500×320	?545×365	?580×400	??120	????8	??16?-12	????5	????3	??350	??250	??350	??490
?500×400	?545×445	?580×480	??120	????8	??18?-12	????5	????4	??350	??250	??350	??490
?500×500	?545×545	?580×580	??120	????8	??20-12	????5	????5	??350	??250	??350	??490
?630×250	?675×295	?710×330	??120	????8	??18?-12	????6	????3	??450	??250	??435	??555
?630×320	?675×365	?710×400	??120	????8	??18?-12	????6	????3	??450	??250	??435	??555
?630×400	?675×445	?710×480	??120	????8	??20-12	????6	????4	??450	??250	??435	??555
?630×500	?675×545	?710×580	??120	????8	??22-12	????6	????5	??450	??250	??435	??555
?630×630	?675×675	?710×710	??120	????8	??24-12	????6	????6	??450	??250	??435	??555
?800×320	?845×365	?880×400	??140	????8	??20-12	????7	????3	??500	??250	??520	??665
?800×400	?845×445	?880×480	??140	????8	??22-12	????7	????4	??500	??250	??520	??665
?800×500	?845×545	?880×580	??140	????8	??24-12	????7	????5	??500	??250	??520	??665
?800×630	?845×675	?880×710	??140	????8	??26-12	????7	????6	??500	??250	??520	??665
?800×800	?845×845	?880×880	??140	????8	??28-12	????7	????7	??500	??250	??520	??665
