當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥

電動籠式調節閥 | ZRSL

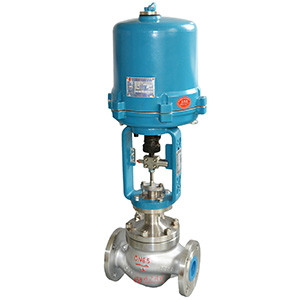

電動籠式調節閥產品圖片

電動籠式調節閥產品說明

電動籠式調節閥由電動執行機構和籠式調節閥體組成，適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，見得套筒保護閥體不受閃蒸和空化的破壞，籠式結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調節范圍廣。閥芯導向面解答，抗振性能好。電動籠式調節閥廣泛使用控制氣體、液體、蒸汽等介質。

電動籠式調節閥技術參數

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
額定流量系數KV	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
額定行程		16			25		40			60			100
允許壓差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
閥體形式		直通鑄造球型閥
公稱通徑		DN20～300mm
公稱壓力		PN1.6、2.5、4.0、6.4、10.0MPa
法蘭標準		GB/T9113、 JB/T79、HG20594及其他標準
連接形式		法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式		標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
執行器型號		3810L系列、PSL系列、DKZ系列及進口執行器
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

電動籠式調節閥零部件參數

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨

電動籠式調節閥性能參數

項目			指標值
基本誤差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
	電開	始點±2.5	終點±2.5
	電關	始點	±2.5
	電關	終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			50：1

電動籠式調節閥結構尺寸圖

電動籠式調節閥結構圖

電動籠式調節閥連接尺寸

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
H2	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	225	257	257	257	310	310	310	310	310

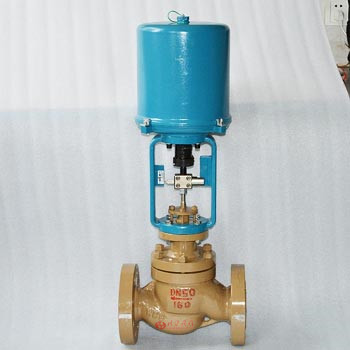

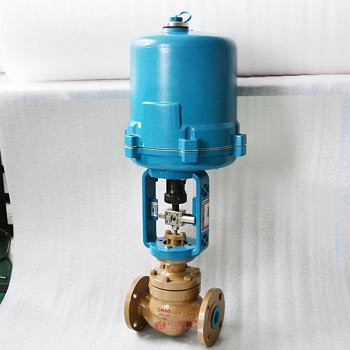

電動籠式調節閥圖片
