當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥

電動調節球閥 | CHQ941F/PPL/H/Y

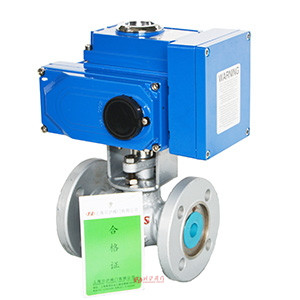

電動調節球閥產品圖片

電動調節球閥產品說明

電動調節球閥是有角行程電動執行器和球閥組成，電動執行器內置伺服系統，無須另配伺服放大器，輸入4-20mA信號或者0-10V及220VAC電源即可控制運轉。電動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動調節球閥有標準型、高溫型、耐腐蝕型等多種選擇。

電動調節球閥技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4、10.0MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃

電動調節球閥零部件參數

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

電動調節球閥結構尺寸圖

電動調節球閥結構圖

電動調節球閥連接尺寸

公稱直徑	連接尺寸
公稱直徑	L	D	D2	D1	B	H	L1	Z-d
15	130	95	65	45	14	176	161	4-14
20	140	105	75	55	14	180	161	4-14
25	150	115	85	65	14	182	161	4-14
32	165	135	100	78	16	188	161	4-14
40	180	145	110	85	16	198	161	4-18
50	200	160	125	100	16	198	161	4-18
65	200	180	145	120	18	222	188	4-18
80	250	195	160	135	20	237	188	8-18
100	280	215	180	155	20	281	268	8-18
125	320	245	210	185	22	300	268	8-18
150	360	280	240	210	24	300	268	8-23
200	400	335	295	265	26	368	268	12-23
250	533	405	335	320	30	418	268	12-25

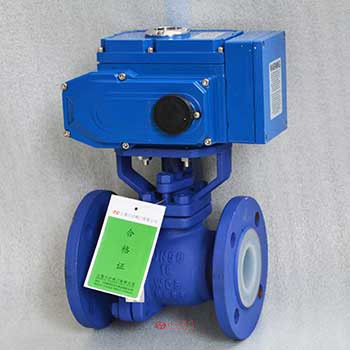

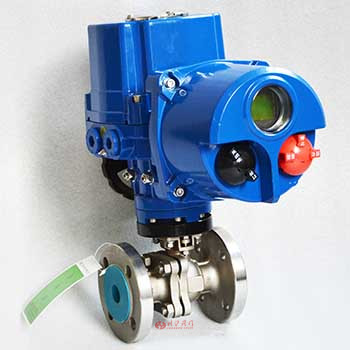

電動調節球閥圖片
