ZAZM電動套筒調節閥

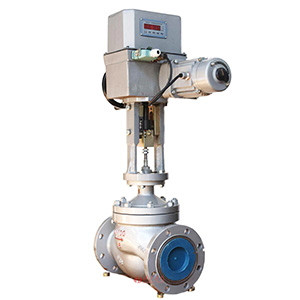

ZAZM電動套筒調節閥圖片

ZAZM電動套筒調節閥產品說明

ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。
該產品具有比雙座閥大的流量系數，且允許壓差大，穩定性好，工作時不易產生振動，適用性強等優點，廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。

ZAZM電動套筒調節閥技術參數

公稱通徑DN（mm）		25	40	50	80	100	150	200
額定流量系數Kv	全量	15	35	50	125	190	400	630
額定流量系數Kv	0.6	9	20	30	75	115	240	350
流量特性		直線、等百分比
公稱壓力PN（MPa）		1.6，4.0，6.4
連接型式		法蘭連接：PN1.6按JB79-59標準
配用執行機構型號		DKZ-310			DKZ-410		DKZ-410
出抽推力（N）		4000			6400		6400
行程L（mm）		16	25		40		60
全行程時間（S）		12.5	20		32		40
作用方式		電開式（K）常用；電關式（B）
輸入信號		0~10mA 4~20mA DC
供電電源		220V；50~60Hz
固有可調比R		30：1

ZAZM電動套筒調節閥材料適用溫度

閥體材料	材料牌號	公稱壓力（MPa）	適用溫度范圍（℃）
閥體材料	材料牌號	公稱壓力（MPa）	常溫型	熱片型
鑄鋼	ZG230~450	4.0，6.4	-40~250	-40~450
鑄不銹鋼	ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti	4.0，6.4	-40~250	-60~450

ZAZM電動套筒調節閥性能參數

項目	技術性能指標
基本誤差%	≤±5
回差%	≤3
死區%	≤5
泄漏量	0.01%×閥額定容量
額定流量系數誤差%	≤±10

ZAZM電動套筒調節閥結構尺寸圖

ZAZM電動套筒調節閥結構圖

ZAZM電動套筒調節閥連接尺寸

公稱通徑DN（mm）	A×B	L			H		H1
公稱通徑DN（mm）	A×B	1.6	4.0	6.4	常溫型	散熱型	H1
25	230×460	184	197	210	668	819	75
40		222	235	251	684	835	95
50		254	267	286	684	835	98
80	230×530	298	317	337	785	946	130
100	230×530	352	368	394	795	946	156
125	260×630	451	473	508	945	1160	208
150		600	615	650	945	1160	250
200		650	670	690	1050	1320	265
300		740	770	800	1145	1380	295
