ZAZP電動單座調節閥

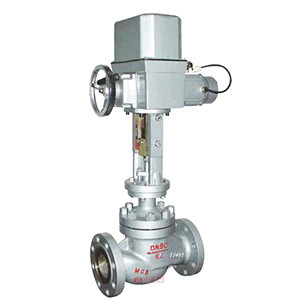

ZAZP電動單座調節閥產品圖片

ZAZP電動單座調節閥產品說明

ZAZP電動單座調節閥是靠接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。 ZAZP電動單座調節閥產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。

ZAZP電動單座調節閥技術參數

公稱通徑 DN （ mm ）（閥座直徑 DN ）		20				25	32	40	50	65	80	100	125	150	200
公稱通徑 DN （ mm ）（閥座直徑 DN ）		（10）	（12）	（15）	（20）	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
額定流量系數 Kv	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程		16					25			40			60
公稱壓力 PN（MPa）		1.0 1.6 4.0 6.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量	單座	硬密封：Ⅳ級 軟密封：Ⅵ級
允許泄漏量	套筒	硬密封： II 級 軟密封：Ⅵ級
工作溫度 t （ o C）		-20~200 -40~250 -40~450 -60~450
信號范圍（ mA.DC ）		0~10 4~20
作用方式		電關式電開式
使用環境溫度（ o C）		電動調節閥： -20~70 o C 伺服放大器： 0~50 o C
使用環境濕度		電動調節閥：≤ 95% 伺服放大器：≤ 85%
電源電壓		220V 50Hz 380V 50Hz 24AC/DC

ZAZP電動單座調節閥零部件參數

公稱通徑 DN （ mm ）		20	32	65	125
電動執行機構型號	普通型	ZAZ-60 DKZ-310	ZAZ-60 DKZ-310	DKZ-410	DKZ-410 DKZ-510
電動執行機構型號	電子型	JHZAZ1	JHZAZ2	JHZAZ3	JHZAZ3
電動執行機構推力（ N ）	普通型	400 4000	400 4000	6400	6400 16000
電動執行機構推力（ N ）	電子型	2000	4000	6000	8000
全行程時 間（ S ）	普通型	12.5	20	32	48
全行程時 間（ S ）	電子型	30	30	48	60
消耗功率（ W ）	普通型	28		35
消耗功率（ W ）	電子型	6	15	25	40

ZAZP電動單座調節閥結構尺寸圖

ZAZP電動單座調節閥結構圖

ZAZP電動單座調節閥連接尺寸

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量（Kg）	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
重量（Kg）	PN64	53	56	58	65	68	84	110	129	177	180	210
