當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥

電動調節蝶閥 | CHD971X/F/F46

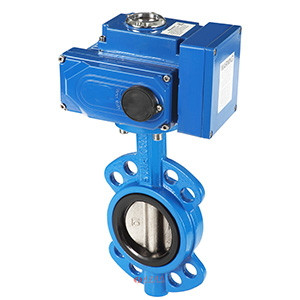

電動調節蝶閥圖片

電動調節蝶閥產品說明

電動調節蝶閥是有角行程電動執行器和蝶閥組成，電動執行器內置伺服系統，無須另配伺服放大器，輸入控制信號（4-20mA或1-5VDC）及單項電源即可控制運轉，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。電動調節蝶閥有標準型、高溫型、耐腐蝕型等多種選擇。

電動調節蝶閥技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配HQ、CHV等系列角行程電動執行機構
控制方式	智能調節(4～20mA模擬量信號控制)

電動調節蝶閥零部件參數

底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上、下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

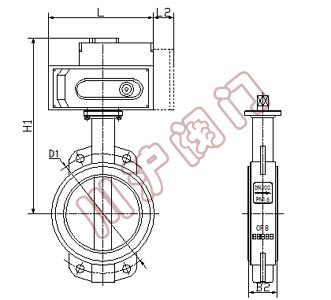

電動調節蝶閥結構尺寸圖

電動調節蝶閥結構圖

電動調節蝶閥連接尺寸

公稱通徑DN	L	L2	B2	H1	D1
50	161	40	42.6	297	92
65	161	40	45.6	310	106
80	161	40	45.6	331	122
100	188	40	51.6	348	150
125	268	40	55.6	428	177
150	268	40	55.6	447	204
200	268	40	59.6	481	260
250	268	40	67.6	520	314
300	268	40	77.6	548	370
350	268	40	79	583	422
400	268	40	105	615	473
450	268	40	112	819	526
500	268	40	129	847	577

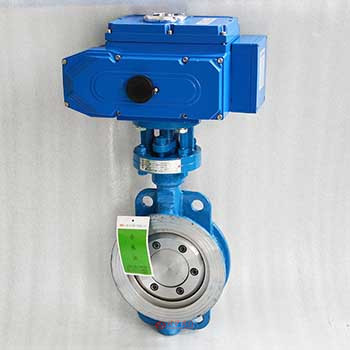

電動調節蝶閥圖片
