當前位置：首頁 > 產品中心 > 電動調節閥電動調節閥

電動智能型調節閥 | ZASP

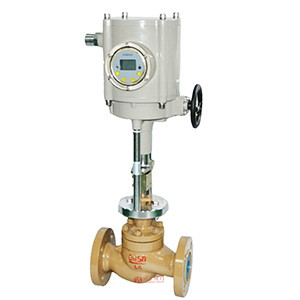

電動智能型調節閥圖片

電動智能型調節閥產品說明

電動智能型調節閥是由電動智能型執行器和調節閥閥體組成，智能型電動執行機構結構緊湊，重量輕，體積小。它采用直流無刷電機以及齒輪箱減速，具有高效率，噪音低。后還采用電動機里面的霍爾傳感器來檢測位置，具有控制精度高，壽命長，簡化了機槭結構。電氣控制部分采用模塊化設計，由驅動單元，控制單元，液晶顯示單元，非侵人式的觸摸按鍵單元組成，具有操作簡單，調試方便，接線方便。轉矩控制以及行程限位都通過電子電路來實現，從而實現無需開蓋調試。

電動智能型調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、伸長I型(+250～+450℃)、伸長II型(-45-100℃)、伸長II型(-100-196℃)、波紋管密封型(成型式或焊接式)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		直線性、等百分比
配置執行器類別		2SB型電動智能型執行器
執行器參數		電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手輪
		環境溫度：-25～+70℃、環境濕度：≤95%

電動智能型調節閥零部件參數

零部件	材質
閥體	WCB	CF8	CF8M	CF3M
閥座	304	304	316	316L
墊片	PTFE/金屬石墨墊片
閥芯	304	304	316	316L
導向套	304	304	316	316L
閥蓋	WCB	CF8	CF8M	CF3M
閥桿	304	304	316	316L
填料	PTFE/柔性石墨

電動智能型調節閥性能參數

項目			指標值
基本誤差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
	電開	始點±2.5	終點±2.5
	電關	始點	±2.5
	電關	終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

電動智能型調節閥結構尺寸圖

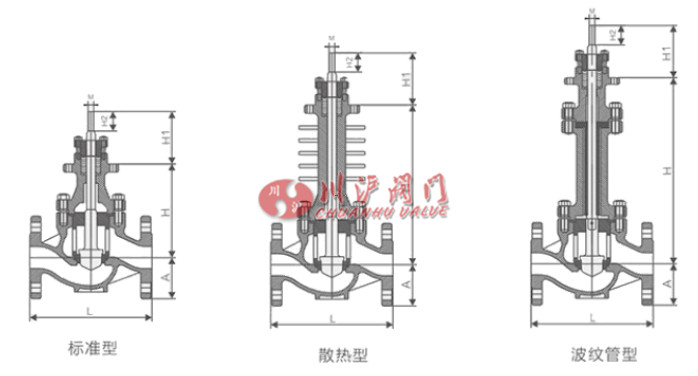

電動智能型調節閥結構圖

電動智能型調節閥連接尺寸

公稱通徑 DN	結構長度L			高度H				H1	H2	A	M
公稱通徑 DN	PN16/25 (150lb)	PN40 (300lb)	PN63 (600lb)	標準型	伸長I型 (散熱片式)	伸長II型 (低溫式)	波紋管型	H1	H2	A	M
DN15/20	184	194	206	130	240	300	270	95	35	52.5	M12*1.25
DN25	184	197	210	140	250	310	280	95	35	57.5
DN32	200	210	220	155	265	325	295	95	35	70
DN40	222	235	251	170	280	340	340	95	35	75
DN50	254	267	286	180	290	350	350	95	35	82.5
DN65	276	292	311	220	350	410	475	110	45	92.5	M16*1.5
DN80	298	317	337	230	360	420	485	110	45	100
DN100	352	368	394	245	375	435	500	110	45	117.5
DN125	410	425	440	295	455	525	645	135	55	140	M20*1.5
DN150	451	473	508	325	485	555	675	135	55	160
DN200	600	600	650	385	545	615	735	135	55	210
DN250	673	708	752	470	650	725	950	170	60	260	M24*1.5

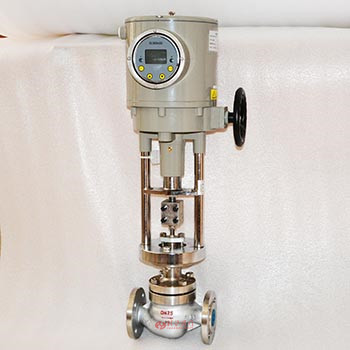

電動智能型調節閥圖片
