氣動粉料蝶閥 | BL2F

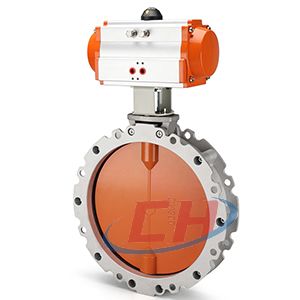

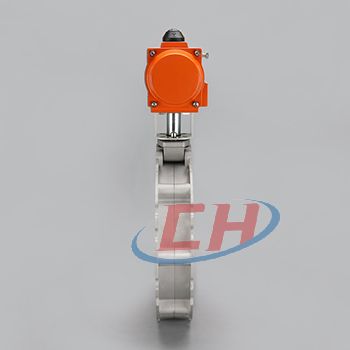

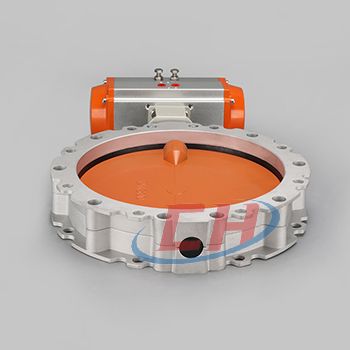

氣動粉料蝶閥圖片

氣動粉料蝶閥產品說明

BL2F氣動粉料蝶閥，閥體材質鋁合金，閥板可選用304不銹鋼材質，閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動粉料蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。

氣動粉料蝶閥性能參數

型號		BLF、BL2F
公稱通徑		DN100-DN400
壓力(Mpa)		0-0.2
主要零件	閥體	壓鑄鋁合金
	閥板	聚氨酯板、鑄鐵閥板、鋁板、不銹鋼閥板
	密封圈	丁晴膠NBR、三元乙丙橡膠EPDM、硅膠SI、食品級橡膠
適用介質		水泥粉、面粉等粉料、空氣、尾氣等氣體
連接方式		單法蘭、雙法蘭
控制方式		開關型、調節型
適用溫度(℃)		-15--100
氣動執行器	型號	CP、GT系列、AT系列、AW系列
氣動執行器	壓力(Mpa)	0.4-0.7

氣動粉料蝶閥單法蘭結構尺寸圖

氣動粉料蝶閥結構圖

氣動粉料蝶閥連接尺寸

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL1F100	95	180	220	105	250	115	35	22×19	14×4	20×4	220	40	80	M12	50	M10	4
BL1F150	150	200	228	163	290	115	35	22×19	14×4	20×4	228	40	80	M12	50	M10	5
BL1F200	200	250	278	213	340	115	35	22×19	14×4	20×4	278	40	80	M12	50	M10	6.5
BL1F250	250	300	328	263	390	115	35	22×19	14×8	20×8	328	40	80	M12	50	M10	7.5
BL1F300	300	350	378	313	440	115	35	22×19	14×8	20×16	378	40	80	M12	50	M10	9
BL1F350	350	400	440	363	530	123	50	28×25	14×8	20×8	440	40	80	M12	50	M10	16
BL1F400	400	470	530	413	580	123	50	28×25	14×8	20×16	530	40	80	M12	50	M10	20.5

氣動粉料蝶閥雙法蘭結構尺寸圖

氣動粉料蝶閥結構圖

氣動粉料蝶閥連接尺寸

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL2F100	95	180	220	-	250	77	35	22×19	14×4	20×4	220	-	80	M12	50	M10	4
BL1F150	150	200	228	-	290	77	35	22×19	14×4	20×4	228	-	80	M12	50	M10	5
BL2F200	200	250	278	-	340	77	35	22×19	14×4	20×4	278	-	80	M12	50	M10	6.5
BL2F250	250	300	328	-	390	115	35	22×19	14×8	20×8	328	-	80	M12	50	M10	7.5
BL1F300	300	350	378	-	440	115	77	22×19	14×8	20×16	378	-	80	M12	50	M10	9
BL2F350	350	400	440	-	530	85	50	28×25	14×8	20×8	440	-	80	M12	-	-	16
BL2F400	400	470	530	-	580	85	50	28×25	14×8	20×16	530	-	80	M12	-	-	20.5

氣動粉料蝶閥圖片
