氣動衛生級蝶閥 | CHD681X

氣動衛生級蝶閥產品圖片

氣動衛生級蝶閥產品說明

氣動衛生級蝶閥是一種轉角90°的旋轉類蝶閥，連接方式快裝(卡箍)連接。衛生級氣動蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
　　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

氣動衛生級蝶閥性能參數

公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400
動作范圍	0～90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按GB/T4213－92，為Kv值的10-4
環境溫度oC	－20～60oC
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的±2%
配用執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

氣動衛生級蝶閥材質說明

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

氣動衛生級蝶閥結構尺寸圖

氣動衛生級蝶閥結構圖

氣動衛生級蝶閥連接尺寸

規格￠	L1	H1	K	D	H	L	重量Kg	執行器規格
￠19	147	210	50.5	16	105	66	2.8	AT52
￠25	147	210	50.5	22	105	66	2.7	AT52
￠32	147	210	50.5	29	105	66	2.6	AT52
￠38	147	210	50.5	35	105	70	2.7	AT52
￠45	147	215	64	42	120	70	2.8	AT52
￠51	147	225	64	48	130	76	3.0	AT52
￠57	168	250	77	53	135	76	4.0	AT63
￠63	168	260	77	59	145	76	4.1	AT63
￠76	168	270	91	72	155	80	4.4	AT63
￠89	168	285	106	85	170	84	5.1	AT63
￠102	183	310	119	98	185	85	6.1	AT75
￠133	205	350	145	127	215	122	9.0	AT83
￠159	260	385	183	153	245	123	12.2	AT92
￠219	265	460	233	213	310	134	17,7	AT105

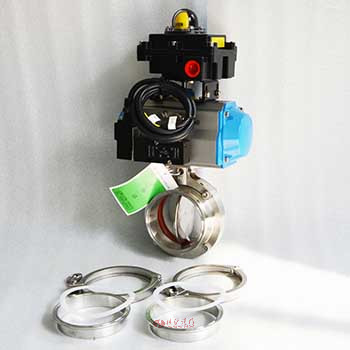

氣動衛生級蝶閥圖片
