氣動調節蝶閥 | CHD673H

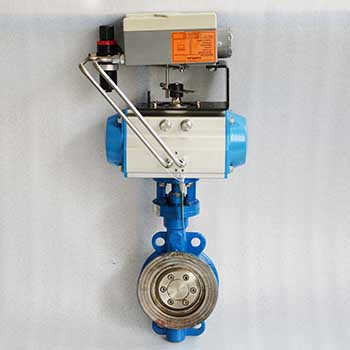

氣動調節蝶閥圖片

氣動調節蝶閥產品說明

氣動調節蝶閥是由氣動執行器和軟密封對夾蝶閥、閥門定位器組成，控制系統輸出控制信號4-20mA，閥門定位器接收4-20mA信號，來控制閥門開度的大小，實現對介質的流量、壓力等調節。
氣動對夾蝶閥是中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。

氣動調節蝶閥性能參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

氣動調節蝶閥材質說明

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

氣動調節蝶閥結構尺寸圖

氣動調節蝶閥結構圖

氣動調節蝶閥連接尺寸

主要外形尺寸mm-PN16（16bar）
公稱通徑 DN	外形尺寸mm				連接尺寸mm		執行器型號
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器型號
50	43	159/211	83/95	277/205	125	4-18	AT-D-63/AT-S-75
65	46	211/248	95/107	287/315	145	4-18	AT-D-75/AT-S-88
80	49	248/269	107/123	365/375	160	8-18	AT-D-88/AT-S-100
100	56	269/315	123/141	420/436	180	8-18	AT-D-100/AT-S-115
125	64	315/345	141/152	436/462	210	8-18	AT-D-115/AT-S-125
150	70	345/409	152/172	466/543	240	8-22	AT-D-125/AT-S-145
200	71	409/438	172/187	593/665	295	12-22	AT-D-145/AT-S-160
250	76	436/559	187/215	682/752	355	12-26	AT-D-160/AT-S-190
300	83	550/600	215/240	725/772	410	12-26	AT-D-190/AT-S-210
350	92	600/633	240/262	832/880	470	16-26	AT-D-210/AT-S-240
400	102	633/730	262/330	862/968	525	16-30	AT-D-240/AT-S-270
450	114	633	262	945/1005	585	20-30	AT-D-240/AT-S-25
500	127	730	300	1058/1060	650	20-33	AT-D-270/AT-S-25
600	154	1320/1970	440/480	1108/1195	770	20-36	AW-D-25/AW-S-28
700	165	1430/2700	480/560	1170/1255	840	24-36	AW-D-28/AW-S-35
800	190	1430/2700	480/560	1325/1365	950	24-39	AW-D-25/AW-S-35

主要外形尺寸mm-PN25（25bar）
公稱通徑 DN	外形尺寸mm				連接尺寸mm		執行器型號
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器型號
50	43	159/211	83/95	277/305	125	4-18	AT-D-63/AT-S-75
65	46	211/248	95/107	287/325	145	8-18	AT-D-75/AT-S-88
80	49	248/269	107/123	365/375	160	8-18	AT-D-88/AT-S-100
100	56	269/315	123/141	420/475	190	8-22	AT-D-100/AT-S-115
125	64	315/345	141/152	436/462	220	8-26	AT-D-115/AT-S-125
150	70	409/438	172/187	466/543	250	8-26	AT-D-125/AT-S-145
200	71	438/550	187/215	593/665	310	12-26	AT-D-145/AT-S-160
250	76	550/600	215/240	682/752	370	12-30	AT-D-160/AT-S-190
300	83	600/633	240/262	402/820	430	16-30	AT-D-190/AT-S-210
350	92	633/730	262/330	832/938	490	16-33	AT-D-210/AT-S-240
400	102	633/1700	262/440	910/968	550	16-36	AT-D-240/AT-S-25
450	114	730/1970	330/480	1005/1010	600	20-36	AT-D-270/AT-S-28
500	127	1180/1700	365/440	1058/1065	660	20-36	AW-D-25/AT-S-28
600	154	1700/1970	440/480	1110/1195	770	20-39	AW-D-28/AW-S-35
700	165	1320/2700	480/560	1255/1295	875	24-42	AW-D-28/AW-S-35
800	190	1950/2700	560/580	1325/1365	990	24-48	AW-D-28/AW-S-40

主要外形尺寸mm-PN40（40bar）
公稱通徑 DN	外形尺寸mm				連接尺寸mm		執行器型號
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器型號
50	43	211/248	95/107	277/305	125	4-φ18	AT-D-75/AT-S-88
65	46	248/269	107/123	310/341	145	8-φ18	AT-D-88/AT-S-100
80	49	269/315	123/141	375/412	160	8-φ18	AT-D-100/AT-S-115
100	56	315/345	141/152	436/462	190	8-φ22	AT-D-115/AT-S-125
125	64	345/438	172/187	462/513	220	8-φ26	AT-D-125/AT-S-160
150	70	438/600	187/215	543/615	250	8-φ26	AT-D-160/AT-S-210
200	71	550/633	215/240	665/760	320	12-φ30	AT-D-190/AT-S-240
250	76	600/633	240/262	752/858	385	12-φ33	AT-D-210/AT-S-240
300	83	633/730	262/330	820/880	450	16-φ33	AT-D-240/AT-S-270
350	92	730/1700	330/440	938/940	510	16-φ36	AT-D-270/AT-S-25
400	102	1180/1700	325/440	970/1055	585	16-φ39	AW-D-20/AW-S-25
450	114	1180/1700	325/440	1005/1090	610	20-φ39	AW-D-20/AW-S-25
500	127	1320/1970	440/480	1145/1185	670	20-φ42	AW-D-25/AW-S-28
600	154	1430/2700	480/560	1195/1235	795	20-φ48	AW-D-28/AW-S-35

主要外形尺寸mm-Class150
公稱通徑 DN	外形尺寸mm				連接尺寸mm		執行器型號
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器型號
50	43	159/211	83/95	277/305	120.5	4-19	AT-D-63/AT-S-75
65	46	211/248	95/107	287/325	139.5	4-19	AT-D-75/AT-S-88
80	46	248/269	107/123	365/375	152.5	4-19	AT-D-88/AT-S-100
100	52	269/315	123/141	420/475	190.5	8-19	AT-D-100/AT-S-115
125	56	315/345	141/152	436/462	216	8-22	AT-D-115/AT-S-125
150	56	345/409	152/172	466/543	241.5	8-22	AT-D-125/AT-S-145
200	60	409/550	172/215	593/665	298.5	8-22	AT-D-145/AT-S-190
250	68	538/600	187/240	682/752	362	12-35	AT-D-160/AT-S-210
300	78	550/633	215/262	702/820	432	12-35	AT-D-190/AT-S-240
350	78	600/633	240/262	832/938	476	12-29	AT-D-210/AT-S-240
400	102	633/730	262/330	910/968	540	16-29	AT-D-115/AT-S-125
450	114	633/730	262/330	1005/1010	578	16-32	AT-D-115/AT-S-125
500	127	730/1700	330/440	1058/1065	635	20-32	AT-D-270/AT-S-25
600	154	1180/1700	365/440	1110/1195	749.5	20-35	AW-D-20/AW-S-25
700	165	1320/1970	440/480	1255/1295	863.6	28-35	AW-D-25/AW-S-28
800	190	1430/2700	480/560	1325/1365	978	28-41	AW-D-28/AW-S-35

主要外形尺寸mm-Class300
公稱通徑 DN	外形尺寸mm				連接尺寸mm		執行器型號
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器型號
50	43	211/248	95/107	277/305	127	8-19	AT-D-75/AT-S-88
65	46	248/269	107/123	310/341	149	8-22	AT-D-88/AT-S-100
80	46	269/315	123/141	375/412	168.5	8-22	AT-D-100/AT-S-115
100	52	315/345	141/152	436/462	200	8-22	AT-D-115/AT-S-125
125	56	345/438	172/187	462/513	235	8-22	AT-D-125/AT-S-160
150	56	438/600	187/215	543/615	270	12-22	AT-D-160/AT-S-210
200	60	550/633	215/240	665/760	330	12-25	AT-D-190/AT-S-240
250	68	600/633	240/262	752/858	387.5	16-29	AT-D-210/AT-S-240
300	78	633/730	262/330	820/880	451	16-32	AT-D-240/AT-S-270
350	78	730/1700	330/440	938/940	514.5	20-32	AT-D-270/AW-S-25
400	102	1180/1700	325/440	970/1055	571.5	20-35	AW-D-20/AW-S-25
450	114	1180/1700	325/440	1005/1090	628.5	24-35	AW-D-20/AW-S-25
500	127	1320/1970	440/480	1145/1185	686	24-35	AW-D-25/AW-S-28
600	154	1430/2700	480/560	1195/1235	813	24-41	AW-D-28/AW-S-35
