氣動焊接蝶閥 | CHD663H

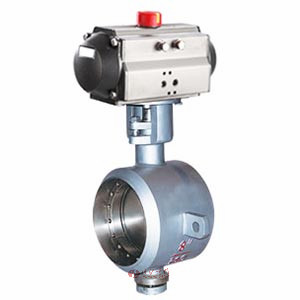

氣動焊接蝶閥產品圖片

氣動焊接蝶閥產品說明

氣動焊接蝶閥是由氣動執行器和焊接蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
氣動焊接蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。氣動焊接蝶閥適用于通風管道、煙氣管道、高溫?zé)煔夤艿乐小?

氣動焊接蝶閥性能參數

公稱通徑	DN（mm）	50～700
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

氣動焊接蝶閥材質說明

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

氣動焊接蝶閥結構尺寸圖

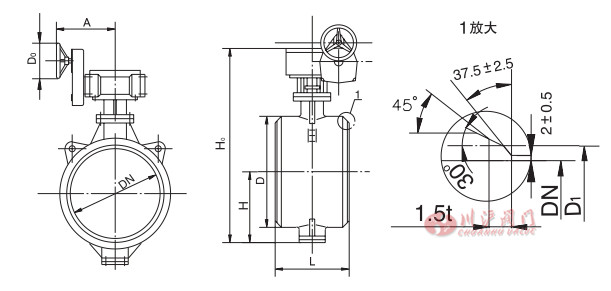

氣動焊接蝶閥結構圖

氣動焊接蝶閥連接尺寸

DHT363H/W/Y-6C(P.R.V)連接尺寸

通徑(DN)	L	D	H	Ho	A	Do	Wt/kg
1000	550	1028	757	1985	620	500 ★	1460
1200	630	1228	851	2187	620	600 ★	1590
1400	710	1428	876	2312	620	600 ★	2185
1600	790	1628	1095	2679	620	600 ★	3210
1800	870	1828	1214	2917	620	600 ★	4090
2000	950	2028	1332	3173	620	600 ★	5610

DHT363H/W/Y-10C(P.R.V)連接尺寸

通徑(DN)	L	D	H	Ho	A	Do	Wt/kg
600	390	636	499	1183	350	350 ★	465
700	430	726	566	1460	420	450 ★	680
800	470	826	632	1589	545	450 ★	810
900	510	926	693	1856	545	500 ★	860
1000	550	1028	757	1985	620	500 ★	1625
1200	630	1228	851	2187	620	600 ★	1770
1400	710	1428	876	2312	620	600 ★	2425
1600	790	1628	1095	2679	620	600 ★	3560
1800	870	1828	1214	2917	620	600 ★	4545
2000	950	2028	1332	3173	620	600 ★	6230

DHT363H/W/Y-16C(P.R.V)連接尺寸

通徑(DN)	L	D	H	H〇	A	Do	Wt/kg
80	180	90	90	320	150	160	27
100	190	110	100	339	192	160	34
125	200	135	113	365	192	160	41
150	210	161	130	414	192	230	43
200	230	222	205	512	245	230	81
250	250	278	235	572	245	230	102
300	270	330	275	667	270	230	132
350	290	382	309	744	305	230	164
400	310	432	346	827	305	350	193
450	330	484	392	913	305	350	238
500	350	535	427	995	350	350	302
600	390	636	509	1198	420	350 ★	457
700	430	726	572	1475	420	450 ★	810
800	470	826	638	1605	545	450 ★	1093
900	510	926	700	1875	545	500 ★	1410
1000	550	1028	765	2005	620	500 ★	1870
1200	630	1228	860	2210	620	600 ★	2082
1400	710	1428	986	2436	620	600 ★	2850
1600	790	1628	1106	2706	620	600 ★	4235

DHT363H/W/Y-25C(P.R.V)連接尺寸

通徑(DN)	L	D	H	Ho	A	Do	Wt/kg
80	180	90	90	320	150	160	38
100	190	110	106	351	192	160	40
125	200	135	122	377	192	160	60
150	210	161	136	423	192	230	65
200	230	222	215	527	245	230	85
250	250	278	247	591	245	230	135
300	270	330	288	698	305	230	175
350	290	382	333	786	305	230	195
400	310	432	359	847	305	350	295
450	330	484	405	947	305	350	350
500	350	535	444	1075	420	350	510
600	390	636	521	1353	545	350 ★	625
700	430	726	586	1496	545	450 ★	925
800	470	826	659	1640	620	450 ★	1260
900	510	926	720	1762	620	500 ★	1790
1000	550	1028	780	1881	620	500 ★	1940
1200	630	1228	889	2101	620	600 ★	2810
1400	710	1428	1000	2322	620	600 ★	3500

DHT363H/W/Y-40C(P.R.V)連接尺寸

通徑(DN)	L	D	H	Ho	A	Do	Wt/kg
80	180	90	108	356	150	160	39
100	190	110	108	356	192	160	42
125	200	135	120	378	192	160	65
150	210	161	135	436	192	230	67
200	230	222	202	520	245	230	90
250	250	278	235	600	245	230	140
300	270	330	280	695	305	230	240
350	290	382	315	783	305	230	260
400	310	432	355	865	350	350	320
450	330	484	370	961	350	350	500
500	350	535	420	1130	420	350 ★	550
600	390	636	490	1260	545	450 ★	900

注：★表示配二級蝸輪傳動機構
