氣動襯膠蝶閥 | CHD671J

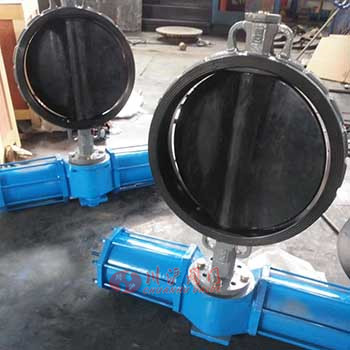

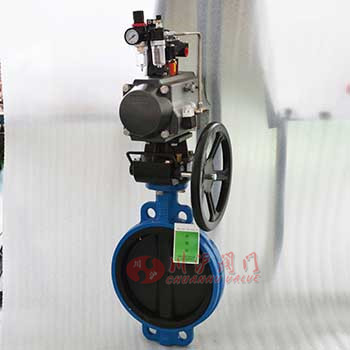

氣動襯膠蝶閥圖片

氣動襯膠蝶閥產品說明

氣動襯膠蝶閥是由氣動執行器和襯膠對夾蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
氣動襯膠蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。氣動襯膠蝶閥適用于適用于溫度≤80～150℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

氣動襯膠蝶閥性能參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

氣動襯膠蝶閥材質說明

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

氣動襯膠蝶閥結構尺寸圖

氣動襯膠蝶閥結構圖

氣動襯膠蝶閥連接尺寸

PN1.0~1.6MPa
公稱通徑 DN	外型尺寸mm				外型連接尺寸		執行器型號
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器型號
50	42	141/159	71/83	269/281	120	4-23	AT-D-52/AT-S-63
65	44.7	159/211	83/95	283/303	136.2	4-26.5	AT-D-63/AT-S-75
80	45.2	159/248	83/107	289/309	160	8-18	AT-D-63/AT-S-88
100	52.1	211/269	95/123	320/338	185	4-24.5	AT-D-75/AT-S-100
125	54.4	248/269	107/123	351/366	215	4-23	AT-D-88/AT-S-100
150	55.8	269/345	123/152	380/405	238	4-25	AT-D-100/AT-S-125
200	60.6	345/409	152/172	435/477	295	4-29	AT-D-125/AT-S-145
250	65.6	409/438	172/187	509/552	357	4-29	AT-D-145/AT-S-160
300	76.5	438/550	187/215	597/622	407	4-30	AT-D-160/AT-S-190
350	76.5	550/600	215/240	653/688	467	4-30	AT-D-190/AT-S-210
400	86.5	550/633	215/262	720/787	515	4-30	AT-D-190/AT-S-240
450	105.6	600/633	240/262	772/858	565	4-30	AT-D-210/AT-S-240
500	131.8	633/730	262/330	867/1004	620	4-33	AT-D-240/AT-S-270
600	152	730/1700	330/-	998/1220	725	4-36	AT-D-270/AW-S-25
700	163	1320/1970	-	1116/1282	840	4-36	AW-D-25/AW-S-28
800	188	1430/2700	-	1330/1007	950	4-39	AW-D-28/AW-S-35

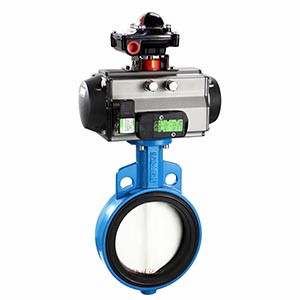

氣動襯膠蝶閥圖片
