氣動水泥蝶閥 | BLF

氣動水泥蝶閥圖片

氣動水泥蝶閥產品說明

氣動水泥蝶閥閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動水泥蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。

性能參數

型號		BLF、BL2F
公稱通徑		DN100-DN400
壓力(Mpa)		0-0.2
主要零件	閥體	壓鑄鋁合金
	閥板	聚氨酯板、鑄鐵閥板、鋁板、不銹鋼閥板
	密封圈	丁晴膠NBR、三元乙丙橡膠EPDM、硅膠SI、食品級橡膠
適用介質		水泥粉、面粉等粉料、空氣、尾氣等氣體
連接方式		單法蘭、雙法蘭
控制方式		開關型、調節型
適用溫度(℃)		-15--100
氣動執行器	型號	CP、GT系列、AT系列、AW系列
氣動執行器	壓力(Mpa)	0.4-0.7

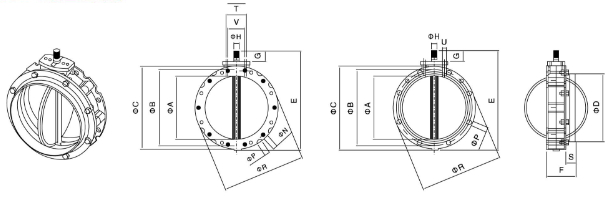

氣動水泥蝶閥單法蘭結構尺寸圖

氣動水泥蝶閥結構圖

連接尺寸

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL1F100	95	180	220	105	250	115	35	22×19	14×4	20×4	220	40	80	M12	50	M10	4
BL1F150	150	200	228	163	290	115	35	22×19	14×4	20×4	228	40	80	M12	50	M10	5
BL1F200	200	250	278	213	340	115	35	22×19	14×4	20×4	278	40	80	M12	50	M10	6.5
BL1F250	250	300	328	263	390	115	35	22×19	14×8	20×8	328	40	80	M12	50	M10	7.5
BL1F300	300	350	378	313	440	115	35	22×19	14×8	20×16	378	40	80	M12	50	M10	9
BL1F350	350	400	440	363	530	123	50	28×25	14×8	20×8	440	40	80	M12	50	M10	16
BL1F400	400	470	530	413	580	123	50	28×25	14×8	20×16	530	40	80	M12	50	M10	20.5

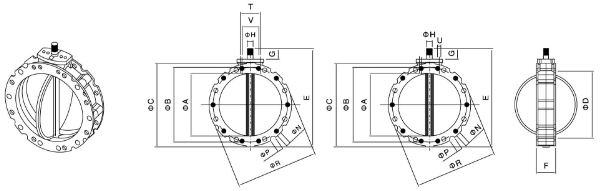

氣動水泥蝶閥雙法蘭結構尺寸圖

氣動水泥蝶閥結構圖

連接尺寸

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL2F100	95	180	220	-	250	77	35	22×19	14×4	20×4	220	-	80	M12	50	M10	4
BL1F150	150	200	228	-	290	77	35	22×19	14×4	20×4	228	-	80	M12	50	M10	5
BL2F200	200	250	278	-	340	77	35	22×19	14×4	20×4	278	-	80	M12	50	M10	6.5
BL2F250	250	300	328	-	390	115	35	22×19	14×8	20×8	328	-	80	M12	50	M10	7.5
BL1F300	300	350	378	-	440	115	77	22×19	14×8	20×16	378	-	80	M12	50	M10	9
BL2F350	350	400	440	-	530	85	50	28×25	14×8	20×8	440	-	80	M12	-	-	16
BL2F400	400	470	530	-	580	85	50	28×25	14×8	20×16	530	-	80	M12	-	-	20.5

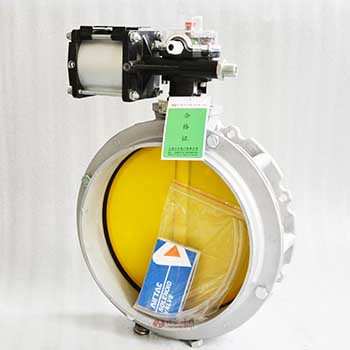

氣動水泥蝶閥圖片
