不銹鋼氣動多(凸)耳蝶閥 | CHTD671X

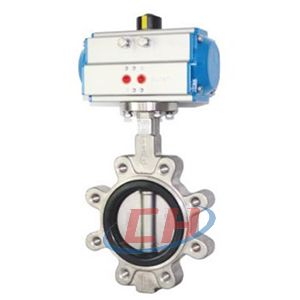

不銹鋼氣動多(凸)耳蝶閥圖片

不銹鋼氣動多(凸)耳蝶閥產品說明

CHTD671X不銹鋼氣動多(凸)耳蝶閥是一款中線軟密封蝶閥，閥體材質可選球墨鑄鐵QT450，碳鋼WCB、不銹鋼304、不銹鋼316，閥座可選丁晴橡膠NBR、三元乙丙橡膠EPDM、四氟橡膠PTFE等。具有結構緊湊、重量輕、零泄漏、開閉迅速等特點，也可以在閥門上安裝定位器或蝸輪箱，實現對管道內介質流量大小的調節和手動操作。閥門廣泛應用于水處理、環保、冶金、化工等場合。

不銹鋼氣動多(凸)耳蝶閥性能參數

公稱通徑DN(mm)	40～1200
公稱壓力	PN1.0、1.6MPa
連接形式	對夾式
閥板形式	垂直板式
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

不銹鋼氣動多(凸)耳蝶閥材質說明

零件名稱 Part name	材料 Materials
閥體 Body	HT200、QT450、WCB、不銹鋼
閥板 Disc	“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座 Seat	EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸 Stem	"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316°
產品型號 Products Model	CHD67X-10/16
公稱通徑 Nominal Diameter	DN32-DN200
公稱壓力(MPa) Nominal Pressure	PN1.0-1.6MPa
適用介質 Applicable medium	水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度 Applicable temperature	-10~110℃

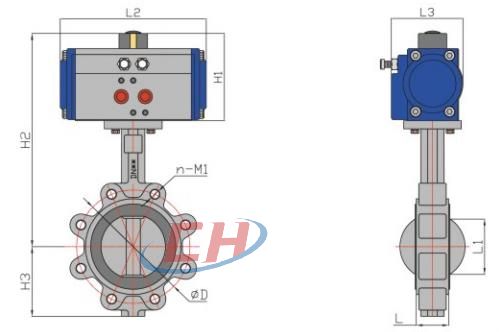

不銹鋼氣動多(凸)耳蝶閥結構尺寸圖

不銹鋼氣動多(凸)耳蝶閥結構圖

不銹鋼氣動多(凸)耳蝶閥連接尺寸

規格 Size	φD	n-M1	H1	H2	H3	L	L1	L2	L3
DN50	125.00	4-M16	108	270	83	42	32	168	83
DN65	145.00	4-M16	108	283	95	45	47	168	83
DN80	160.00	4-M16	119.5	301	102	45	65	184	95
DN80	160.00	8-M16	119.5	301	102	45	65	184	95
DN100	180.00	8-M16	128.7	329	124	52.1	91	204	103
DN125	210.00	8-M16	136.5	350	139	55	112	262	108.5
DN150	240.00	8-M20	153	378	149	56	146	268	121.5
DN200	295.00	8-M20	185	445	181	61	194	301	142
DN200	295.00	12-M20	185	445	181	61	194	301	142
DN250	350.00	12-M20	202	494	210	66	242	390	152
DN250	355.00	12-M24	202	494	210	66	242	390	152
DN300	400.00	12-M20	227	564	248	77	292	458	174
DN300	410.00	12-M24	227	564	248	77	292	458	174
DN350	460.00	16-M20	260	628	279	77	325	525	206
DN350	470.00	16-M24	260	628	279	77	325	525	206
DN400	515.00	16-M24	285	685	305	87	380	532	226
DN400	525.00	16-M27	285	685	305	87	380	532	226
DN450	565.00	20-M24	319	741	365	105	428	602	260
DN450	585.00	20-M27	319	741	365	105	428	602	260
DN500	620.00	20-M24	356	836	372	130	474	718	294
DN500	650.00	20-M30	356	836	372	130	474	718	294
DN600	725.00	20-M27	380	942	457	152	573	760	336
DN600	770.00	20-M33	380	942	457	152	573	760	336
