當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥

不銹鋼對夾氣動蝶閥 | CHD671X

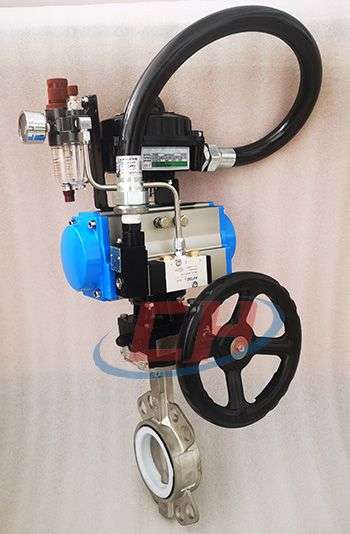

不銹鋼對夾氣動蝶閥圖片

不銹鋼對夾氣動蝶閥產品說明

CHD671X不銹鋼對夾氣動蝶閥是一款中線軟密封蝶閥，閥體材質可選球墨鑄鐵QT450，碳鋼WCB、不銹鋼304、不銹鋼316，閥座可選丁晴橡膠NBR、三元乙丙橡膠EPDM、四氟橡膠PTFE等。具有結構緊湊、重量輕、零泄漏、開閉迅速等特點，也可以在閥門上安裝定位器或蝸輪箱，實現對管道內介質流量大小的調節和手動操作。閥門廣泛應用于水處理、環保、冶金、化工等場合。

不銹鋼對夾氣動蝶閥性能參數

公稱通徑DN(mm)	40～1200
公稱壓力	PN1.0、1.6MPa
連接形式	對夾式
閥板形式	垂直板式
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

不銹鋼對夾氣動蝶閥材質說明

零件名稱 Part name	材料 Materials
閥體 Body	HT200、QT450、WCB、不銹鋼
閥板 Disc	“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座 Seat	EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸 Stem	"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316°
產品型號 Products Model	CHD67X-10/16
公稱通徑 Nominal Diameter	DN32-DN200
公稱壓力(MPa) Nominal Pressure	PN1.0-1.6MPa
適用介質 Applicable medium	水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度 Applicable temperature	-10~110℃

不銹鋼對夾氣動蝶閥結構尺寸圖

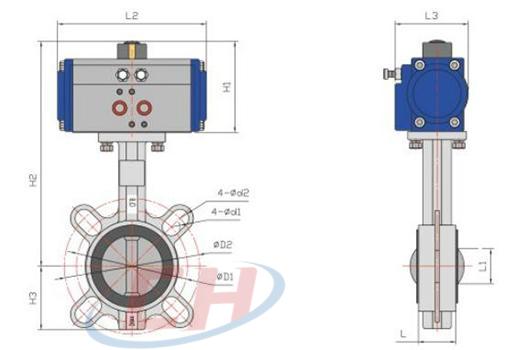

不銹鋼對夾氣動蝶閥結構圖

不銹鋼對夾氣動蝶閥連接尺寸

規格 Size	φD1/φD2	4- φd1/d2	H1	H2	H3	L	L1	L2	L3
DN40	98.50	19.00	92.0	212	56	33.5	30	147	71.5
DN40	110.00	19.00	92.0	212	56	33.5	30	147	71.5
DN50	107.00	19.00	108.0	238	59	42	32	168	83
DN50	125.00	19.00	108.0	238	59	42	32	168	83
DN65	119.00	19.00	108.0	251	68	45	47	168	83
DN65	145.00	19.00	108.0	251	68	45	47	168	83
DN80	154.50	23.00	119.5	274.5	89	45	65	184	95
DN80	155.75	24.00	119.5	274.5	89	45	65	184	95
DN100	175.00	19.00	128.7	298.7	103	52.1	91	204	103
DN100	190.50	19.00	128.7	298.7	103	52.1	91	204	103
DN125	210.00	23.00	136.5	326.5	117	55	112	262	108.5
DN125	216.00	23.00	136.5	326.5	117	55	112	262	108.5
DN150	240.25	23.50	153.0	363	130	56	146	268	121.5
DN150	240.25	23.50	153.0	363	130	56	146	268	121.5
DN200	292.00	24.60	185.0	428	164	61	194	301	142
DN200	296.00	25.00	185.0	428	164	61	194	301	142
DN250	357.00	30.00	202.0	484	195	66	242	390	152
DN250	357.00	30.00	202.0	484	195	66	242	390	152
DN300	400.00	25.00	227.0	537	232	77	292	458	174
DN300	432.00	26.00	227.0	537	232	77	292	458	174
DN350	460.00	23.00	260.0	625	264.0	77	325	525	206
DN350	470.00	26.00	260.0	625	264.0	77	325	525	206
DN400	515.00	26.00	285.0	673	325.0	87	380	532	226
DN400	525.00	30.00	285.0	673	325.0	87	380	532	226
DN450	565.00	26.00	319.0	736	330.0	105	428	602	260
DN450	585.00	30.00	319.0	736	330.0	105	428	602	260
DN500	620.00	26.00	356.0	836	363.0	130	474	718	294
DN500	650.00	33.00	356.0	836	363.0	130	474	718	294
DN600	725.00	20- φ30	380.0	942	459.0	152	573	760	336
DN600	770.00	20- φ36	380.0	942	459.0	152	573	760	336

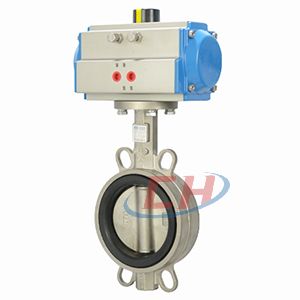

不銹鋼對夾氣動蝶閥圖片
