當前位置：首頁 > 產品中心 > 氣動蝶閥氣動蝶閥

氣動衛生級對夾蝶閥 | CHD671X

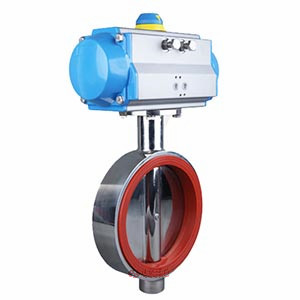

氣動衛生級對夾蝶閥產品圖片

氣動衛生級對夾蝶閥產品說明

氣動衛生級蝶閥,采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
■設計新穎、合理、結構獨特，重量輕，啟閉迅速
■操力矩小，操作方便，省力靈巧
■密封材料耐老化、耐腐蝕，使用壽命長等特點
■可以任何位置安裝，維修方便

氣動衛生級對夾蝶閥性能參數

公稱通徑	DN（mm）	15～150
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、蒸氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
連接方式	快裝式、卡箍式、外螺紋、焊接式等

氣動衛生級對夾蝶閥材質說明

零件名稱	材料
閥體	304、316、316L
蝶板	304、316、316L
密封圈	硅橡膠、氟橡膠、聚四氟
閥桿	304、316、316L
填料	硅橡膠、氟橡膠、聚四氟

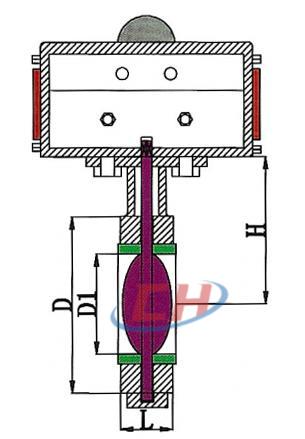

氣動衛生級對夾蝶閥結構尺寸圖

氣動衛生級對夾蝶閥結構圖

氣動衛生級對夾蝶閥連接尺寸

公稱通徑 DN	外形尺寸		連接尺寸
公稱通徑 DN	L	~H	D1	D
DN25	29	87	25	59
DN32	35	93	32	69
DN40	35	101	40	78
DN50	42	125	50	93
DN65	44	126	65	107
DN80	44	134	80	123
DN100	46	143	100	151
DN125	55	156	125	178
DN150	55	176	150	200
DN200	60	226	200	252
DN250	64	255	250	310
DN300	70	283	300	365
DN350	78	311	350	420
DN400	90	375	400	472

氣動衛生級對夾蝶閥選配說明

回訊器：也叫限位開關(APL310)，遠程反饋開關信號(防爆APL410)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料
