電動對夾球閥 | CHQ971F

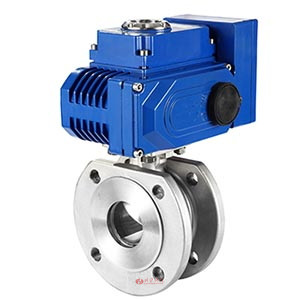

電動對夾球閥圖片

電動對夾球閥|電動超薄型球閥產品說明

電動對夾球閥|電動超薄型球閥是一種轉角90°的旋轉類球閥，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

電動對夾球閥|電動超薄型球閥性能參數

公稱通徑DN（mm）		15～150
公稱壓力PN（MPa）		1.6～6.4
公稱壓力Ps（MPa）	強度試驗	2.4～9.6
公稱壓力Ps（MPa）	密封試驗	1.76～7.0
材料(代號)		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球桿	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不銹鋼、硬質合金
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水,蒸汽,油品	硝酸類	醋酸類
適用工況	適用溫度	-28～400℃	-28～500℃
執行器	型號	CH/QT等系列電子式電動執行機構
連接形式		對夾式、法蘭式，法蘭按JB79-59標準

電動對夾球閥材質說明

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

電動對夾球閥|電動超薄型球閥結構尺寸圖

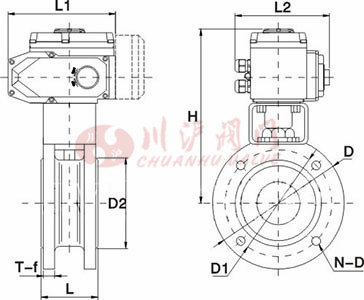

電動對夾球閥結構圖

電動對夾球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	連接尺寸mm									執行器選配
公稱通徑 DN	L	L1	L2	H	D	D1	D2	T-f	N-D	執行器選配
15	32	165	150	220	95	65	46	14-2	4-12	CHV-005	CHQ-010
20	38.5	165	150	230	105	75	56	14-2	4-12	CHV-005	CHQ-010
25	45	165	150	185	115	85	65	16-3	4-12	CHV-005	CHQ-010
32	55	165	150	195	140	100	76	16-3	4-16	CHV-010	CHQ-010
40	62	190	170	205	150	110	84	18-3	4-16	CHV-010	CHQ-020
50	72	190	170	210	165	125	99	20-3	4-16	CHV-010	CHQ-020
65	95	190	170	220	185	145	118	22-3	4-16	CHV-020	CHQ-010
80	120	270	220	270	200	160	132	24-3	8-16	CHV-040	CHQ-030
100	145	270	220	280	220	180	156	24-3	8-16	CHV-060	CHQ-040
125	200	270	220	295	250	210	184	26-3	8-16	CHV-080	CHQ-050
150	225	270	220	310	285	240	211	26-3	8-20	CHV-100	CHQ-060

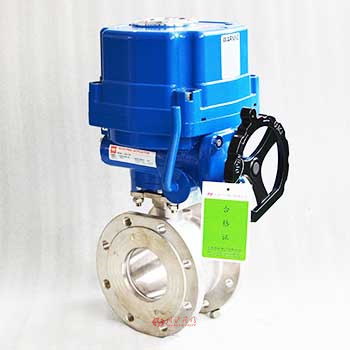

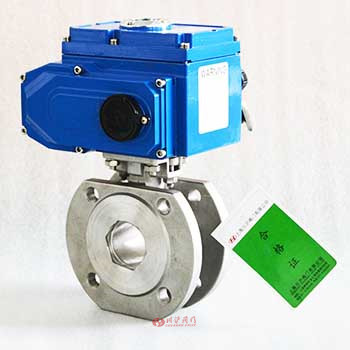

電動對夾球閥圖片
