電動V型調節球閥 | CHVQ940F

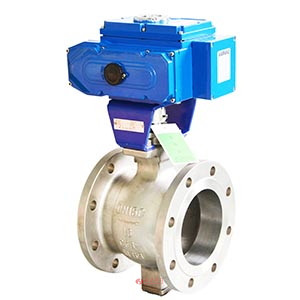

電動V型調節球閥圖片

產品說明

電動V型調節球閥閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。具有流通能力大，調節精度高，可調比大，密封性能好等特點。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。
球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

電動V型調節球閥技術參數

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力	PN1.6、2.5、4.0、6.4MPa
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:1						300:1
基本誤差	全行程的≤±2%
回差	全行程的≤±2%
死區	全行程的≤0.8%
輸入信號	4～20mA DC
輸出信號	4～20mA DC

連接尺寸

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品		醋酸類
適用工況	適用溫度	-28℃ - 300℃

電動V型調節球閥結構尺寸圖

電動V型調節球閥結構圖

連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	連接尺寸mm									執行器選配
公稱通徑 DN	L	L1	L2	H	D	D1	D2	T	N-D	執行器選配
25	102	165	150	245	115	85	65	14	4-18	CHV-005	CHQ-010
32	102	165	150	255	135	100	78	16	4-18	CHV-010	CHQ-010
40	114	165	150	260	145	110	85	16	4-18	CHV-020	CHQ-015
50	124	165	150	270	160	125	100	16	4-18	CHV-020	CHQ-020
65	145	190	170	300	180	145	120	18	4-18	CHV-040	CHQ-030
80	165	190	170	305	195	160	125	20	8-18	CHV-060	CHQ-030
100	194	190	170	315	215	180	155	20	8-18	CHV-080	CHQ-040
125	213	270	220	370	245	210	185	22	8-18	CHV-100	CHQ-050
150	229	270	220	390	280	240	210	24	8-23	CHV-120	CHQ-060
200	243	270	220	415	335	295	265	26	12-23	CHV-140	CHQ-080
250	279	270	220	465	405	355	320	30	12-25	CHV-160	CHQ-090
300	338	270	220	490	460	410	375	30	12-25	CHV-100	CHQ-100
