電動衛生級球閥 | CHQ981F

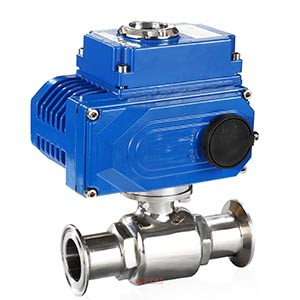

電動衛生級球閥圖片

電動衛生級球閥產品說明

電動衛生級球閥流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。閥體采用不銹鋼精制而成，流道內壁0.5um電子拋光，保持流體暢通無阻。電動卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

電動衛生級球閥性能參數

公稱通徑	15～102mm
公稱壓力	PN1.0MPa
閥軸材質	不銹鋼
閥體材質	304/316/316L不銹鋼
球體材質	304/316/316L不銹鋼
閥座密封	PTFE
溫度	PTFE≤180℃
結構型式	快裝式、焊接式、螺紋式
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
特點	安全衛生，密封好、使用壽命長

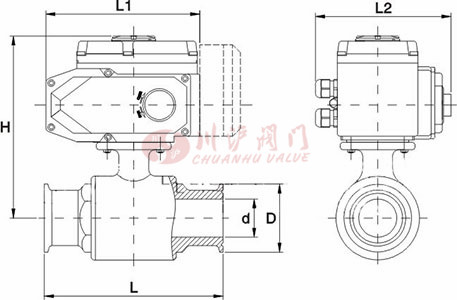

電動衛生級球閥結構尺寸圖

電動衛生級球閥結構圖

電動衛生級球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]						執行器選配
公稱通徑 [DN]	L	L1	L2	H	d	D	執行器選配
20	75	165	150	185	16.1	50.5	CHV-005	CHQ-010
25	85	165	150	190	22.4	50.5	CHV-005	CHQ-010
32	90	165	150	195	28.8	50.5	CHV-010	CHQ-010
38	112	165	150	210	35.1	50.5	CHV-010	CHQ-015
45	120	190	170	215	42	64	CHV-015	CHQ-020
51	145	190	170	220	47.8	64	CHV-015	CHQ-020
57	120	190	170	225	53	77.5	CHV-015	CHQ-020
63	145	190	170	265	59.5	77.5	CHV-020	CHQ-030
76	170	190	170	280	70	91	CHV-020	CHQ-030
89	170	190	170	290	85	106	CHV-040	CHQ-030
102	200	270	220	295	97	106	CHV-060	CHQ-040

電動衛生級球閥圖片
