電動偏心半球閥 | CHPQ940F

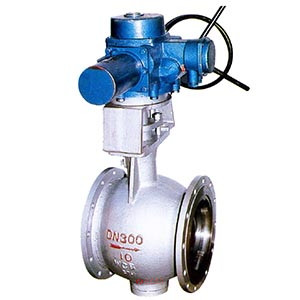

電動偏心半球閥圖片

電動偏心球閥產品說明

電動偏心球閥執行器采用一體化設計，球閥采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。電動偏心半球閥V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒及料漿等介質。控制造紙工業的紙漿顯得尤為優越。啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。全開啟時閥門的流通能力大，壓力損失小。電動偏心半球閥結構緊湊，通用性強，流量特性為近似等百分比，可調范圍大，大可調比為100:1。電動偏心半球閥V型球閥適用150～600LB、PN1.6～6.4MPa，工作溫度≤300℃的各種管路上(高溫定制)，用于調節節管路中介質的壓力及流量，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素、氨鹽水、中和水等多種介質。

電動偏心球閥技術參數

公稱壓力MPa	1.0	1.6	2.5	4.0
閥門強度試驗壓力MPa	1.5	2.4	3.8	6.0
閥門密封試驗壓力MPa	1.1	1.8	2.8	4.5
適用溫度℃	≤425℃ ≤325℃常溫
主要材質	鑄鋼、不銹鋼
適用介質	煤粉、煤灰、含塵、氣體
法蘭標準	JB/T82.1-94
閥門結構長度標準	GB12221-89

電動偏心半球閥連接尺寸

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

電動偏心球閥結構尺寸圖

電動偏心半球閥結構圖

電動偏心半球閥連接尺寸

公稱通徑DN	L	L1	D	D1	D2	b	n-Φd	H	H1
PN0.6MPa (6bar)
32	180	357	120	90	69	16	4-14	65	450
40	200	357	130	100	78	16	4-14	75	460
50	250	357	140	110	88	16	4-14	90	480
65	270	357	160	130	108	16	4-14	105	500
80	280	367	190	150	124	18	4-18	120	520
100	300	367	210	170	144	18	4-18	135	630
125	325	367	240	200	174	18	8-18	155	650
150	350	367	265	225	199	20	8-18	175	680
200	400	555	320	280	254	22	8-18	210	770
250	533	555	375	335	309	24	12-18	260	820
300	610	691	440	395	363	24	12-22	300	840
350	686	733	490	445	413	24	12-22	340	1090
400	838	733	540	495	463	24	16-22	400	1205
450	864	938	595	550	518	24	16-22	430	1220
500	914	938	645	600	568	26	20-22	455	1270
600	1067	1066	755	705	667	30	20-26	560	1400
700	1250	1066	860	810	772	26	24-26	630	1460
800	1370	1191	975	920	878	26	24-30	690	1520
900	1490	1191	1075	1020	978	26	24-30	770	1580
1000	1680	1255	1175	1120	1078	26	28-30	880	1830
1200	1750	1255	1405	1340	1295	28	32-33	970	1910
1400	1880	1255	1630	1560	1510	32	36-36	1095	2020
PN1.0MPa (10bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	270	357	185	145	118	20	4-18	105	500
80	280	367	200	160	132	20	8-18	120	520
100	300	367	220	180	156	22	8-18	135	630
125	325	367	250	210	184	22	8-18	155	650
150	350	367	285	240	211	24	8-22	175	680
200	400	555	340	295	266	24	8-22	210	770
250	533	555	395	350	319	26	12-22	260	820
300	610	691	445	400	370	26	12-22	300	840
350	686	733	505	460	429	26	16-22	340	1090
400	838	733	565	515	480	26	16-26	400	1205
450	864	938	615	565	530	28	20-26	430	1220
500	914	938	670	620	582	28	20-26	455	1270
600	1067	1066	780	725	682	34	20-30	560	1400
700	1250	1066	895	840	794	34	24-30	630	1460
800	1370	1191	1015	950	901	36	24-33	690	1520
900	1490	1191	1115	1050	1001	38	28-33	770	1580
1000	1680	1255	1230	1160	1112	38	28-36	880	1830
1200	1750	1255	1455	1380	1328	44	32-39	970	1910
1400	1880	1255	16754	1590	1530	48	36-42	1095	2020
PN1.6MPa (16bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	270	357	185	145	118	20	4-18	105	500
80	280	367	200	160	132	20	8-18	120	520
100	300	367	220	180	156	22	8-18	135	630
125	325	367	250	210	184	22	8-18	155	650
150	350	367	285	240	211	24	8-22	175	680
200	400	555	340	295	266	24	12-22	210	770
250	533	555	405	355	319	26	12-26	260	820
300	610	691	460	410	370	28	12-26	300	840
350	686	733	520	470	429	30	16-26	340	1090
400	838	733	580	525	480	32	16-30	400	1205
450	864	938	640	585	548	40	20-30	4, 30	1220
500	914	938	715	650	609	44	20-33	455	1270
600	1067	1066	840	770	720	54	20-36	560	1400
700	1250	1066	910	840	794	40	24-36	630	1460
800	1370	1191	1025	950	901	42	24-39	690	1520
900	1490	1191	1125	1050	1001	44	28-39	770	1580
1000	1680	1255	1255	1170	1112	46	28-42	880	1830
PN2.5MPa (25bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	290	357	185	145	118	22	8-18	105	500
80	310	367	200	160	132	24	8-18	120	520
100	350	367	235	190	156	24	8-22	135	630
125	381	555	270	220	184	26	8-26	155	650
150	403	555	300	250	211	28	8-26	175	680
200	419	555	360	310	274	30	12-26	210	770
250	568	691	425	370	330	32	12-30	260	880
300	648	705	485	430	389	34	16-30	300	980
350	762	733	555	490	448	38	16-33	340	1090
400	838	938	620	550	503	40	16-36	400	1165
450	914	938	670	600	548	46	20-36	430	1220
500	991	938	730	660	609	48	20-36	455	1270
600	1143	1066	845	770	720	58	20-39	560	1400
