電動三通球閥 | CHQ944(5)F

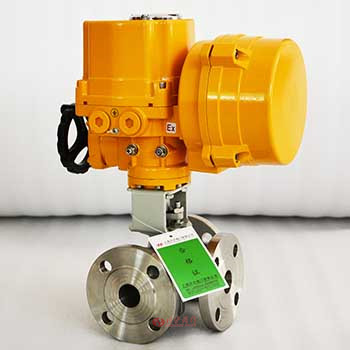

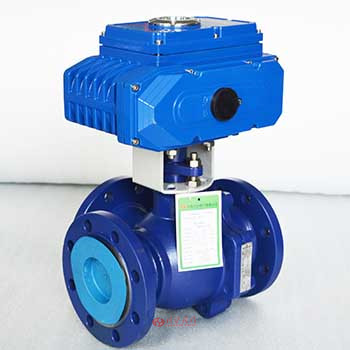

電動三通球閥圖片

電動三通球閥產品說明

電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

電動三通球閥性能參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°
閥體形式	二段分體式鑄造閥體
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式	法蘭式、螺紋式(適用于1/2"～2")
閥芯形式	三通球型閥芯
流量特性	近似快開特性
泄露量	軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%
配置執行器型號	CHR、HQ電動執行機構
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

電動三通球閥材質說明

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

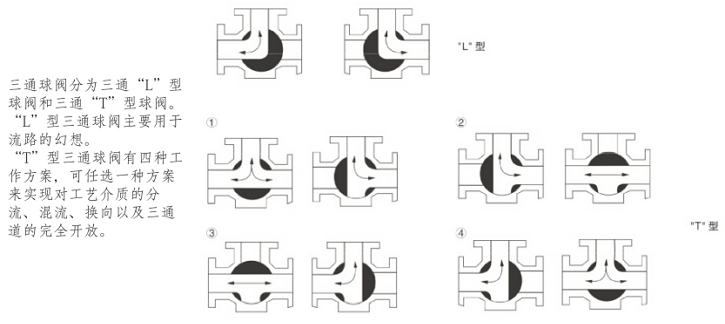

電動三通球閥流向圖

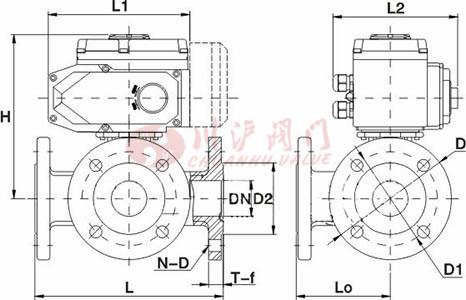

電動三通球閥結構尺寸圖

電動三通球閥結構圖

電動三通球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	尺寸mm										執行器選配
公稱通徑 DN	L	Lo	L1	L2	H	D	D1	D2	T-f	N-D	執行器選配
15	150	72	165	150	235	95	65	46	14-2	4-14	CHV-005	CHQ-010
20	160	80	165	150	240	105	75	56	16-2	4-14	CHV-005	CHQ-010
25	180	90	165	150	250	115	85	65	16-2	4-14	CHV-010	CHQ-010
32	200	100	165	150	271	140	100	76	18-3	4-18	CHV-010	CHQ-010
40	220	110	190	170	281	150	110	84	18-3	4-18	CHV-020	CHQ-020
50	240	120	190	170	290	165	125	99	20-3	4-18	CHV-040	CHQ-030
65	260	130	190	170	309	185	145	118	20-3	4-18	CHV-060	CHQ-030
80	280	140	270	220	355	200	160	132	20-3	8-18	CHV-080	CHQ-030
100	320	160	270	220	385	220	180	156	22-3	8-18	CHV-100	CHQ-040
125	380	190	270	220	443	250	210	184	22-3	8-18	CHV-120	CHQ-050
150	440	220	270	220	462	285	240	211	24-2	8-22	CHV-140	CHQ-060
200	550	260	270	220	513	340	295	266	24-3	12-22	CHV-200	CHQ-080

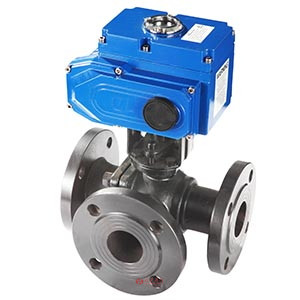

電動三通球閥圖片
