電動內螺紋球閥 | CHQ911F

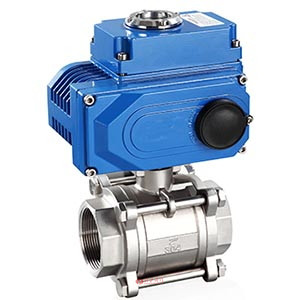

電動內螺紋球閥產品圖片

電動內螺紋球閥產品說明

電動內螺紋球閥是一種轉角90°的旋轉類球閥，電動三片式內螺紋球閥連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～150℃（密封圈為聚四氟乙烯）或-29～250℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

電動內螺紋球閥性能參數

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片式精鑄閥體、二片是精鑄閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
配置執行機構	可配HQ、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動內螺紋球閥材質說明

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球體、閥桿	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	水、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質
適用工況	適用溫度	-29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯)

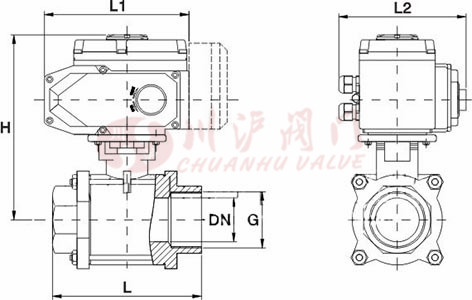

電動內螺紋球閥結構尺寸圖

電動內螺紋球閥結構圖

電動內螺紋球閥連接尺寸

主要外形尺寸-PN16~64（16~64bar）
公稱通徑 DN	尺寸mm					執行器選配
公稱通徑 DN	L	L1	L2	H	G	執行器選配
10	70	165	150	215	1/4	CHV-005	CHQ-010
12	70	165	150	218	3/8	CHV-005	CHQ-010
15	70	165	150	223	1/2	CHV-005	CHQ-010
20	80	165	150	230	3/4	CHV-005	CHQ-010
25	90	165	150	190	1	CHV-010	CHQ-010
32	110	165	150	195	11/4	CHV-010	CHQ-010
40	119	190	170	210	11/2	CHV-020	CHQ-015
50	140	190	170	220	2	CHV-020	CHQ-015
65	160	190	170	235	21/2	CHV-040	CHQ-020
80	201	270	220	280	3	CHV-060	CHQ-030
100	234	270	220	295	4	CHV-080	CHQ-040

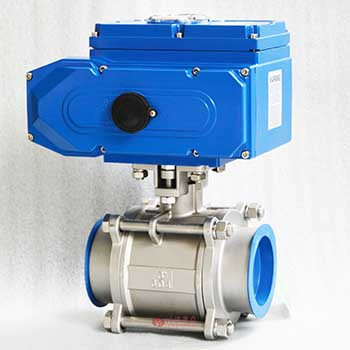

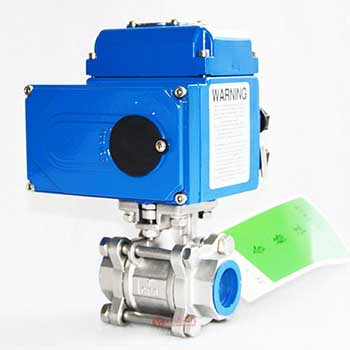

電動內螺紋球閥圖片
