當前位置：首頁 > 產品中心 > 電動球閥電動球閥

電動法蘭塑料球閥 | CHQ941F-10S

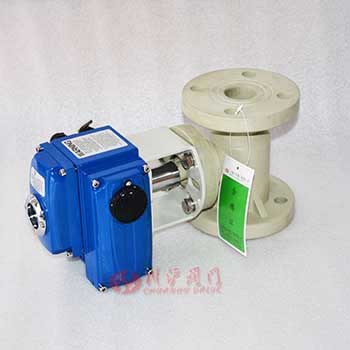

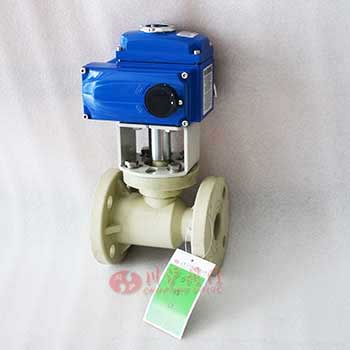

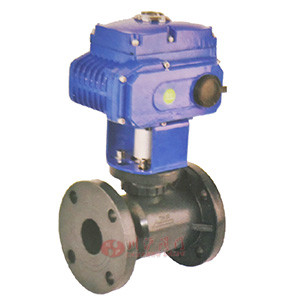

電動法蘭塑料球閥圖片

電動法蘭塑料球閥產品說明

電動法蘭塑料球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材質，分別適合于不同工況的客戶現場，如清水、腐蝕性介質、常溫溶劑等場合使用，塑料球閥和開關型電動執行器組合后可以遠程實現對管道介質切斷，和調節型電動執行器組合后，接收4-20mA或1-5DC信號實現對管道介質的流量大小的調節。電動塑料法蘭球閥可選配防爆型電動執行器和智能型電動執行器，實現現場對管道介質的多樣化操作。

電動法蘭塑料球閥性能參數

名稱	材質
閥體	RPP、PVDF、PPH、ABS、UPVC、CPVC
球芯	RPP、PVDF、PPH、ABS、UPVC、CPVC
密封圈	PTFE、F4
內塞	RPP、PVDF、PPH、ABS、UPVC、CPVC
密封	PTFE、F4
閥桿	RPP、PVDF、PPH、ABS、UPVC、CPVC

電動法蘭塑料球閥結構尺寸圖

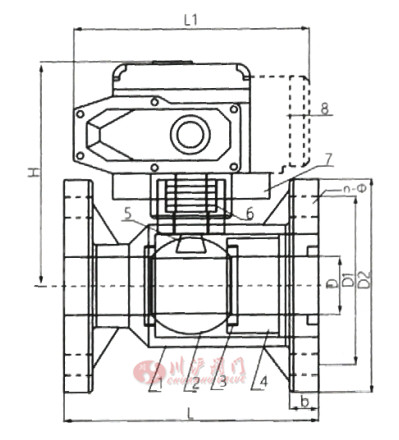

電動法蘭塑料球閥結構圖

電動法蘭塑料球閥連接尺寸

公稱 通徑 DN (mm)	D2	D1				L	L1	H	D	n-d	平臺中心距	閥桿尺寸	參考電動執行器
公稱 通徑 DN (mm)	D2	D1	J1S	DIN	ANSI	L	L1	H	D	n-d	平臺中心距	閥桿尺寸	開關型	調節型
15	95	65	70	65	60	120	165	185	14	4-14	50/70	￠12.2*9.7	05	05
20	105	75	75	75	70	120	165	190	16	4-14	50/70	￠12.2*9.7
25	115	85	90	85	80	140	165	200	16	4-14	50/70	￠15.2*12.5
32	135	100	95	100	90	145	165	206	16	4-18	70/89	￠23.4*18
40	145	110	105	110	98	165	190	216	16	4-18	70/89	￠23.4*18	10	10
50	160	125	120	125	120	180	190	225	18	4-18	70/89	￠23.4*18	10	10
65	180	145	140	145	140	220	190	245	22	4-18	89/102	￠25.1*19.7	16	16
80	195	160	150	160	152	250	190	255	25	8-18	89/102	￠27*19.5	16	16
100	215	180	175	180	190	280	270	285	25	8-18	89/102	￠30.8*23.8	20	20
125	245	210	210	210	216	320	270	310	30	8-18	102/125	22*22	40	40
150	280	240	240	240	240	360	270	330	30	8-23	102/125	22*22	40	40
200	335	295	290	295	298	400	270	360	35	8-23	125	22*22	60	60
250	395	350	355	350	362	500	270	410	38	12-23	125	22*22	100	100
300]	455	400	400	400	432	500	270	450	40	12-23	125	22*22	200	200
