電動高壓內螺紋球閥 | CHQ911N
電動高壓內螺紋球閥 產品說明
電動高壓內螺紋球閥是由高壓鍛造閥體和電動執行器組成，輸入AC220V或者AC380V或者DC24V電源即可進行開關量的操作，也可以內置伺服模塊，輸入控制信號4-20mA或者DC1-5V和單相電源即可控制調節量的操作，可控制閥門任意位置的啟閉。電動高壓內螺紋球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
電動高壓內螺紋球閥 材質
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
電動高壓內螺紋球閥 技術參數
| 公稱通徑 DN(mm) | DN6 ~ 50 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差(MPa) | ≤公稱壓力 | |||||||||||||
| 閥體形式 | 三分體式鍛造閥體 | |||||||||||||
| 公稱壓力 | PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB | |||||||||||||
| 連接形式 | 螺紋式（外螺紋、內螺紋） |
|||||||||||||
| 密封填料 | 尼龍、V型聚四氟乙烯填料等 | |||||||||||||
| 閥芯形式 | O型球體閥芯 | |||||||||||||
| 流量特性 | 近似快開特性 | |||||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 軟密封：零泄漏 | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死區 | ≤1%(可調) | |||||||||||||
| 可調范圍 | 250：1 | |||||||||||||
| 配置執行機構 | 可配CHV、CHQ等系列角行程電動執行機構 | |||||||||||||
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |||||||||||||
電動高壓內螺紋球閥 性能指標
| 公稱通徑DN(mm) | DN15-300 | |||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||
| 適用介質 | 天然氣、水、油、蒸氣、硝酸類(溫度≤130℃)、醋酸類(溫度≤200℃) | |||||

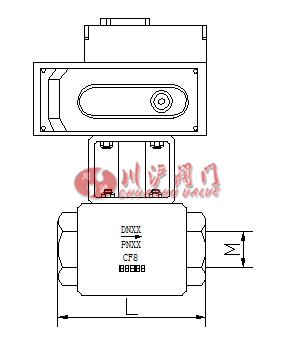

電動高壓內螺紋球閥 結構圖
電動高壓內螺紋球閥 安裝尺寸
| 公稱通徑 | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|
| L | 72 | 72 | 78 | 86 | 108 | 116 | 136 | 148 | 180 |
| M | M14X1.5 | M14X1.5 | M18X1.5 | M22X1.5 | M27X2 | M33X2 | M42X2 | M48X2 | M64X2 |

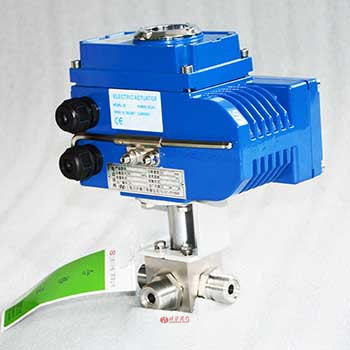

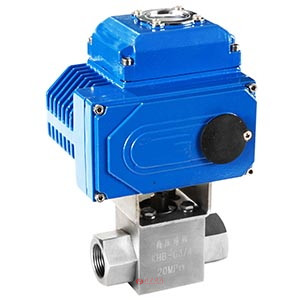

電動高壓內螺紋球閥 圖片
