電動三通內螺紋球閥 | CHQ914(5)F

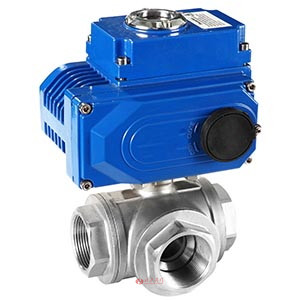

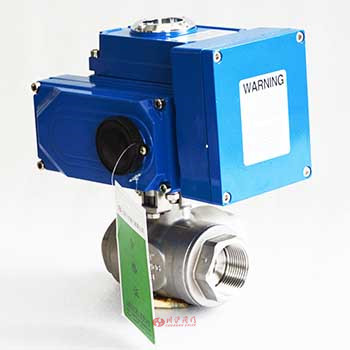

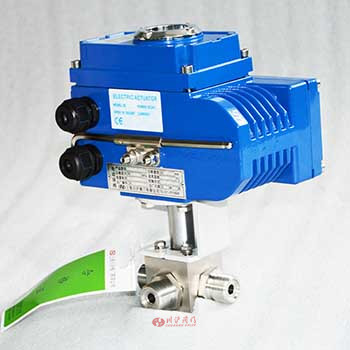

電動三通內螺紋球閥圖片

電動三通內螺紋球閥產品說明

電動三通內螺紋球閥是由三通內螺紋球閥和電動執行器組成，有三通L型和三通T型之分，具體流向參考下圖的流向示意圖，球芯有L型有三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。電動三通內螺紋球閥，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA、或1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。

電動三通內螺紋球閥性能參數

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三段式分體式閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
配置執行機構	可配CHV、CHQ等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動三通內螺紋球閥材質說明

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

電動三通內螺紋球閥流向圖

電動三通內螺紋球閥結構尺寸圖

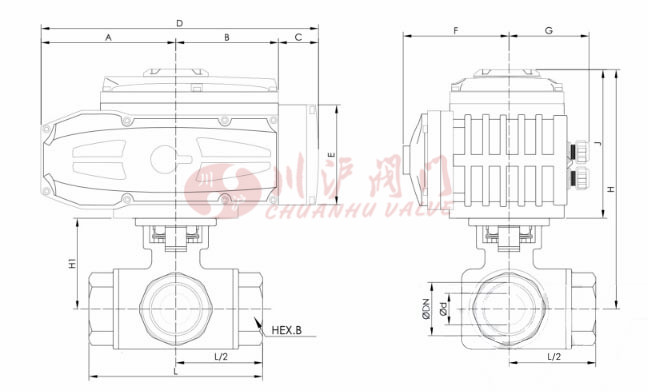

電動三通內螺紋球閥結構圖

電動三通內螺紋球閥連接尺寸

通徑		L	L/2	0d	HI	H	A	B	C	D	E	F	G	J	HEX.B
DN08	1/4"	79	39.5	11	42	167	89	72	45	206	114	57	82	125	27
DN10	3/8"	79	39.5	11	42	167	89	72	45	206	114	57	82	125	27
DN15	1/2"	79	39.5	11	42	167	89	72	45	206	114	57	82	125	27
DN20	3/4"	88	44	15	49	174	89	72	45	206	114	57	82	125	34
DN25	1"	108	54	20	59.5	184.5	89	72	45	206	114	57	82	125	41
DN32	1 1/4"	124	62	25	63	188	89	72	45	206	114	57	82	125	50
DN40	1 1/2"	135	67.5	32	73.5	199.5	109	80	45	234	114	67	85	126	56
DN50	2"	164	82	40	82.8	208.8	109	80	45	234	114	67	85	126	70

電動三通內螺紋球閥圖片
