電動V型對夾球閥 | CHVQ970F

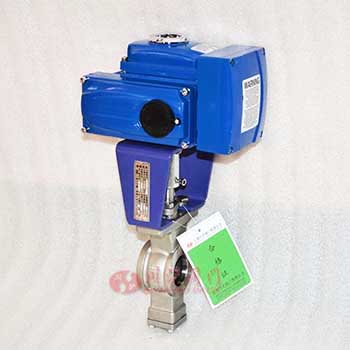

電動V型對夾球閥圖片

電動V型對夾球閥產品說明

電動V型對夾球閥閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將限位切斷，防止卡死。具有流通能力大，調節精度高，可調比大，密封性能好等特點。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業，制糖、石油、化工、冶金等工業自動控制系統中。
電動V型對夾球閥配AC220V、DC24V、AC380V開關型電動執行器，帶無源觸點反饋。也可以配智能型電動執行器，實現智能化現場操作功能。

電動V型對夾球閥技術參數

公稱通徑	DN25-300mm
連接方式	對夾
執行器選配	CHV系列(開關型、調節型)、CHQ系列(開關型、調節型)
控制方式	開關型（電開、電關）、調節型
公稱壓力	PN16、25bar（如需更高壓力訂貨時注明）
電源電壓	AC220V、AC380V、DC24V（其它特制）
介質溫度	W1:-40-180℃、W2:-40 - 300℃
介質溫度	W3:-30 - 425℃、W4:-40 -425℃
環境溫度	標準型：-20 - 80℃
防護等級	IP55、IP65、IP67
閥體材質	碳鋼(C)、不銹鋼(P4、P6)
密封材質	聚四氟乙烯(F)、對位聚苯(PPL)
密封材質	金屬硬密封(H)、硬質合金合金(Y)

電動V型對夾球閥連接尺寸

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品		醋酸類
適用工況	適用溫度	-28℃ - 300℃

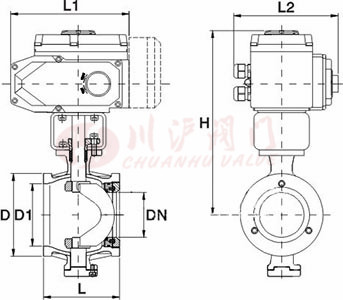

電動V型對夾球閥結構尺寸圖

電動V型對夾球閥結構圖

電動V型對夾球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [N	連接尺寸mm						執行器選配
公稱通徑 [N	L	L1	L2	H	D	D1	執行器選配
25	50	165	150	245	68	38	CHV-005	CHQ-010
32	60	165	150	255	78	42	CHV-010	CHQ-010
40	60	165	150	260	85	50	CHV-020	CHQ-015
50	75	165	150	270	100	60	CHV-020	CHQ-020
65	85	190	170	300	120	75	CHV-040	CHQ-030
80	100	190	170	305	130	94	CHV-060	CHQ-030
100	110	190	170	315	158	110	CHV-080	CHQ-040
125	135	270	220	370	180	135	CHV-100	CHQ-050
150	160	270	220	390	216	165	CHV-120	CHQ-060
200	200	270	220	415	268	210	CHV-140	CHQ-080
250	240	270	220	465	325	260	CHV-160	CHQ-090
