當前位置：首頁 > 產品中心 > 氣動調節閥氣動調節閥

氣動波紋管調節閥 | ZJSP/M-BWG

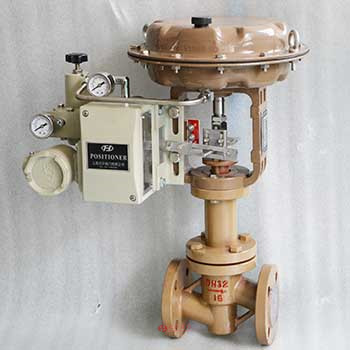

氣動波紋管調節閥圖片

氣動波紋管調節閥產品說明

氣動薄膜波紋管調節閥是在氣動單座(套筒)調節閥的基礎上加裝波紋管來進行密封的，閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。調節閥的泄漏量符合ANSI B16.104標準。氣動波紋管調節閥上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外氣動波紋管密封調節閥也可用在真空的場合。

氣動波紋管調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直線型
閥蓋形式		波紋管密封型-40～+350℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式

氣動波紋管調節閥零部件參數

零部件	材質
閥體	WCB	304	316	316L
墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥座 / 套筒	304	304	316	316L
閥芯	304	304	316	316L
導向套/并帽	304	304	316	316L
中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
閥蓋	WCB	304	316	316L
閥桿	304	304	316	316L
波紋管	304	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
填料壓蓋	WCB	304	316	316L

氣動波紋管調節閥性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
	氣開	始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
	氣關	終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

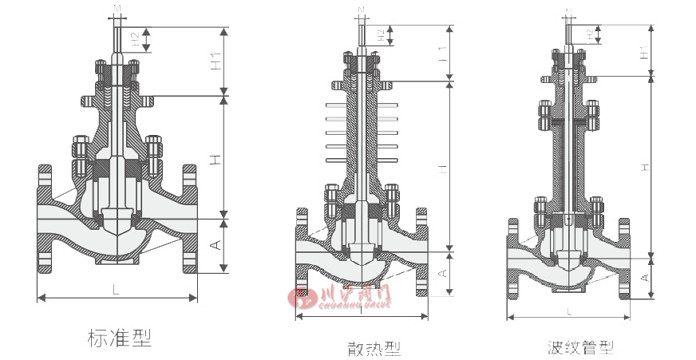

氣動波紋管調節閥結構尺寸圖

氣動波紋管調節閥結構圖

氣動波紋管調節閥連接尺寸

公稱通徑 DN	結構長度L			高度H				H1	H2	A	M
公稱通徑 DN	PN16/25 (150Lb)	PN40 (300Lb)	PN63 (600Lb)	標準型	散熱型	低溫型	波紋管型	H1	H2	A	M
15/20	184	194	206	130	240	300	270	95	35	52.5	M12 x 1.25
25	184	197	210	140	250	310	280	95	35	57.5
32	200	210	220	155	265	325	295	95	35	70
40	222	235	251	170	280	340	340	95	35	75
50	254	267	286	1S0	290	350	350	95	35	82.5
65	276	292	311	220	350	410	475	110	45	92.5	M16 x1.5
80	298	317	337	230	360	420	485	110	45	100
100	352	368	39d	245	375	435	500	110	45	117.5
125	410	A25	440	295	455	525	645	135	55	140	M20 x 1.5
150	451	473	508	325	485	555	675	135	55	160
200	600	600	650	385	545	615	735	135	55	210
250	673	708	752	470	650	725	950	170	60	260	M24 x 1.5

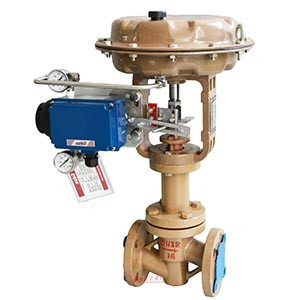

氣動波紋管調節閥圖片
