當前位置：首頁 > 產品中心 > 氣動調節閥氣動調節閥

氣動三偏心調節蝶閥 | CHD643H

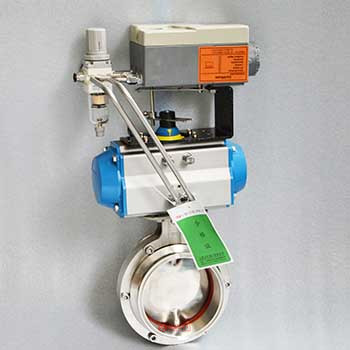

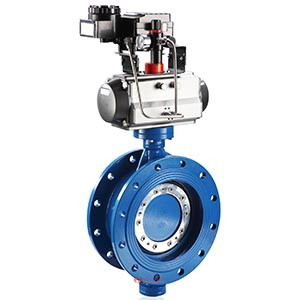

氣動三偏心調節蝶閥圖片

氣動三偏心調節蝶閥產品說明

氣動三偏心調節蝶閥是由氣動執行器和法蘭蝶閥、閥門定位器組成，控制系統輸出控制信號4-20mA，閥門定位器接收4-20mA信號，來控制閥門開度的大小，實現對介質的流量、壓力、溫度等調節。
氣動三偏心調節蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。氣動三偏心調節蝶閥適用于適用于如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

氣動三偏心調節蝶閥性能參數

公稱通徑 mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6、1.0、1.6、2.5
連接方式	法蘭式
動作范圍	0～90°
密封形式	金屬密封
執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動三偏心調節蝶閥材質說明

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

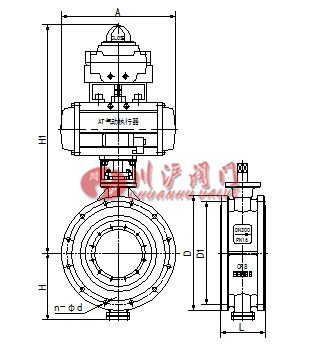

氣動三偏心調節蝶閥結構尺寸圖

氣動三偏心調節蝶閥結構圖

氣動三偏心調節蝶閥連接尺寸

公稱通徑		結構長度	外形尺寸(參考值)			連接尺寸(標準值)
公稱通徑		結構長度	外形尺寸(參考值)			0.6MPa			1.0MPa			1.6MPa
毫米	英寸	L	H	H1	A	D	D1	n-Φd	D	D1	n-Φd	D	D1	n-Φd
50	2	108	63	315	180	140	110	4-14	165	125	4-18	165	125	4-18
65	2-1/2	112	70	330	180	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	83	390	245	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	105	431	240	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	115	455	240	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	137	626	350	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	164	720	350	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	206	800	550	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	230	860	600	440	395	12-22	445	400	12-22	460	410	12-26
350	14	190	248	883	600	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	289	972	600	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	320	1043	750	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	343	1098	750	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	413	1236	750	755	705	20-26	780	725	20-30	840	770	20-36
700	28	430	478	1431	750	860	810	24-26	895	840	24-30	910	840	24-36
800	32	470	525	1488	750	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	510	620	1615	1250	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	550	725	1765	1500	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	630	780	1976	1500	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48

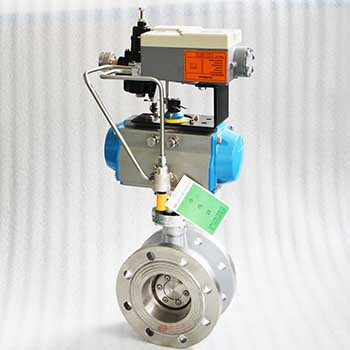

氣動三偏心調節蝶閥圖片
