氣動偏心調節球閥(凸輪撓曲調節閥) | CHPQ647F/H

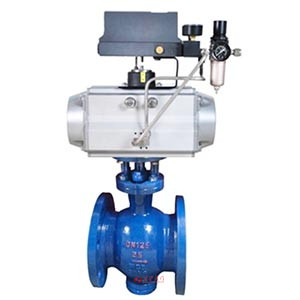

氣動偏心調節球閥產品圖片

氣動偏心調節球閥產品說明

氣動偏心調節球閥是由氣動執行器、偏心半球閥和閥門定位器組成，控制信號4-20mA(可選配帶HART協議),控制閥門開度大小，實現對介質溫度、壓力、流量大小的調整。
氣動偏心調節球閥是一種轉角90°的旋轉類球閥，具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動偏心調節球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動偏心調節球閥性能參數

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 KV	全腔型	14	25	30	55	100	135	230	320	500	850	1300	1750
	60%腔型	-	-	-	-	-	-	-	-	300	510	780	1050
	40%腔型	6	10	12	20	40	54	92	128	200	340	520	700
允許壓差(MPa)		≤公稱壓力
閥體形式		整體鑄造球形體
閥芯形式		偏心旋轉閥芯(帶導流翼)
流量特性		近似等百分比
動作范圍		全開60°
泄露量Q		軟密封VI級、硬密封IV級，符合ANSI B16.104標準
基本誤差		±1%
回差		±1%
死區		≤1%
可調范圍		全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置執行機構		GT、AT、AR、AW系列單雙作用氣動執行器
控制方式		開關兩位控制、4～20mA模擬量信號控制

氣動偏心調節球閥材質說明

零件名稱	材料
閥體、閥蓋	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

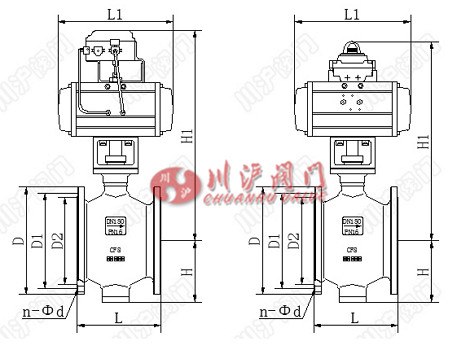

氣動偏心調節球閥結構尺寸圖

氣動偏心調節球閥結構圖

氣動偏心調節球閥連接尺寸

公稱通徑 DN(mm)		25	32	40	50	65	80	100	125	150	200	250	300
L	法蘭式	102	102	114	124	143	165	194	213	229	243	297	338
H		60	60	65	95	105	120	140	155	165	205	240	270
H1		293	312	317	360	393	423	482	568	610	755	/	/
L1		140	164	164	190	210	247	276	348	378	524	/	/
PN1.6MPa法蘭連接尺寸
D		115	140	150	165	185	200	220	250	285	340	405	460
D1		85	100	110	125	145	160	180	210	240	295	355	410
D2		65	76	84	99	118	132	156	184	211	266	319	370
n-Φd		4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D		115	140	150	165	185	200	235	270	300	360	425	485
D1		85	100	110	125	145	160	190	220	250	310	370	430
D2		65	76	84	99	118	132	156	184	211	274	330	389
n-Φd		4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
