當前位置：首頁 > 產品中心 > 氣動調節閥氣動調節閥

氣動套筒調節閥 | ZJSM

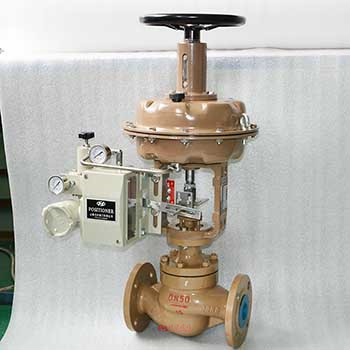

氣動套筒調節閥圖片

氣動套筒調節閥產品說明

氣動套筒調節閥是由氣動多彈簧薄膜執行機構和套筒閥組成，套筒閥由于閥芯采用了套筒平衡式結構的因而閥桿上不平衡力很小，穩定性好，適用于閥兩端壓差較高的場合。由于閥芯凹于套筒的側導向，受渦流沖擊所產生的振動被減弱。故具有噪音低、空化作用小、壽命長等優點。廣泛應用與精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大、壓差大、泄漏量要求不高的場合。

氣動套筒調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
額定流量系數(KV)	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		平衡式閥芯(套筒導向)
流量特性		直線性、等百分比

氣動套筒調節閥零部件參數

零部件	材質
閥體	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
閥座	304	304	316	316L
閥芯	304	304	316	316L
墊片	PTFE、金屬石墨纏繞墊片
閥蓋	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
密封填料	PTFE、柔性石墨、對位聚苯
填料壓蓋	304	304	316	316L

氣動套筒調節閥性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
	氣開	始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
	氣關	終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

氣動套筒調節閥結構尺寸圖

氣動套筒調節閥結構圖

氣動套筒調節閥連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	650	740
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		298	298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	220	270	270	270	320	320	320	400	400

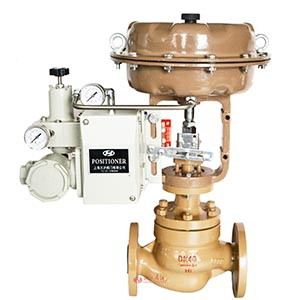

氣動套筒調節閥圖片
