當前位置：首頁 > 產品中心 > 氣動調節閥氣動調節閥

氣動襯氟調節閥 | ZJSPF46

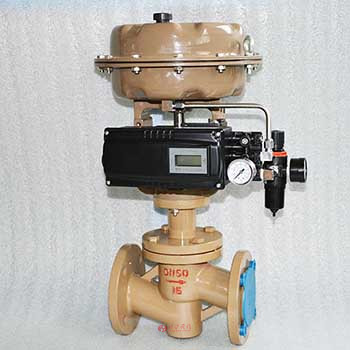

氣動襯氟調節閥圖片

氣動襯氟調節閥產品說明

氣動襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而襯四氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。該產品主要特點：
1.耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
2.密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
3.泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
4.調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。

氣動襯氟調節閥技術參數

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公稱壓力(MPa)	1.6、2.5、4.0、6.4
額定行程	16			25		40			60
配用執行器型號	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
閥芯形式	單座柱塞式襯氟閥芯
流量特性	快開特性
法蘭標準	GB/T9113、 JB/T79、HG20594及其他標準
連接形式	法蘭(FF RF RTJ)
閥蓋形式	標準型-40～+150℃、波紋管型-40～+150℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料

氣動襯氟調節閥零部件參數

零部件	材質
閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

氣動襯氟調節閥性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
	氣開	始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
	氣關	終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

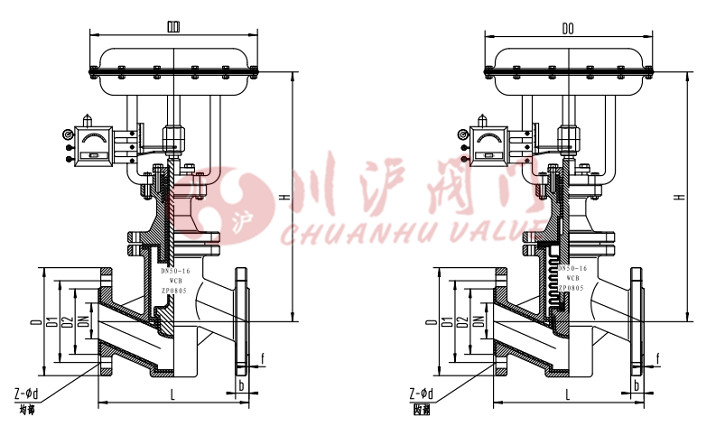

氣動襯氟調節閥結構尺寸圖

氣動襯氟調節閥結構圖

氣動襯氟調節閥連接尺寸

公稱通徑	膜頭外徑	結構長度	法蘭尺寸						高度
公稱通徑	D0	L	D	D1	D2	f	b	Z-φd	H
DN15	285	130	95	65	45	3	16	4-φ14	487
DN20	285	150	105	75	55	3	18	4-φ14	487
DN25	285	160	115	85	65	3	18	4-φ14	493
DN32	285	180	140	100	78	3	18	4-φ18	524
DN40	285	200	150	110	85	3	18	4-φ18	530
DN50	285	230	165	125	100	3	18	4-φ18	538
DN65	360	290	185	145	120	4	18	8-φ18	686
DN80	360	310	200	160	135	4	20	8-φ18	706
DN100	360	350	220	180	155	4	20	8-φ18	726
DN125	470	400	250	210	185	4	22	8-φ18	969
DN150	470	480	285	240	210	5	22	8-φ22	969
DN200	470	600	340	295	265	5	24	8-φ22	1009
DN250	580	730	395	350	320	5	26	12-φ22	1353
DN300	580	850	445	400	368	5	26	12-φ22	1390

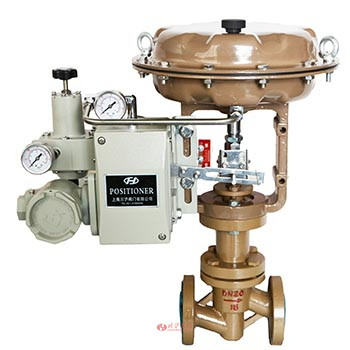

氣動襯氟調節閥圖片
