氣動調節蝶閥 | CHD671X

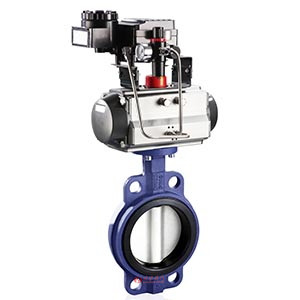

氣動調節蝶閥產品圖片

氣動調節蝶閥產品說明

氣動調節蝶閥是由氣動執行器和軟密封對夾蝶閥、閥門定位器組成，控制系統輸出控制信號4-20mA，閥門定位器接收4-20mA信號，來控制閥門開度的大小，實現對介質的流量、壓力等調節。
氣動對夾蝶閥是中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。

氣動調節蝶閥性能參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

氣動調節蝶閥材質說明

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

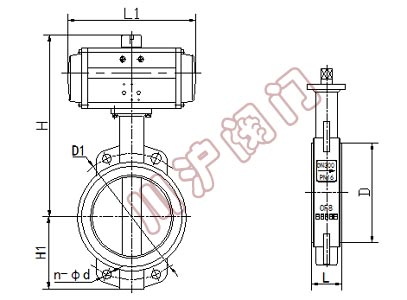

氣動調節蝶閥結構尺寸圖

氣動調節蝶閥結構圖

氣動調節蝶閥連接尺寸

公稱通徑	外形尺寸				連接尺寸
公稱通徑	L	L1	H	H1	D	D1	n-Φd
50	43	141	269	68	52.9	125	4-18
65	46	159	283	75	64.5	145	4-18
80	46	159	289	93	78.8	160	4-18
100	52	211	320	104	10.4	180	8-18
125	56	248	351	118	123.3	210	8-18
150	56	269	380	133	155.6	240	8-22
200	60	345	435	165	202.5	295	8-22
250	68	409	509	197	250.5	350	12-22
300	78	438	597	224	301.6	400	12-22
350	78	550	653	267	333.3	460	16-22
400	102	550	720	309	389.6	515	16-26
450	114	600	772	328	440.51	565	20-26
500	127	633	867	361	491.5	620	20-26
600	154	730	998	459	592.5	725	20-30
700	165	1230	1116	520	695	840	24-30
800	190	1430	1330	591	794.7	950	24-33
