氣動智能型調節閥 | ZJSP\ZJSM

氣動智能型調節閥

氣動智能型調節閥產品說明

氣動智能型調節閥是由氣動執行器和智能型閥門定位器組成，智能閥門定位器可選配西門子智能定位器、山武智能定位器、YTC智能定位器等進口品牌定位器或者國產智能定位器等，智能定位器可以通過HART通信協議，訪問到各種過程參數和信息，通過用HART現場通信器或者在控制室內用PC或DCS來實現對控制閥的自動零位、量程及各種閥門參數的調整，以及閥門故障診斷和智能化的分析。

氣動智能型調節閥閥體、閥內件材質處理及使用溫度

閥體材質：碳鋼

閥體/閥蓋		WCB、WC6, WC9、LCB、LCC、C5
閥芯	材質	410、304、316、316L	410、304、316、316L
閥芯	處理	熱處理，堆焊STL	熱處理、堆焊STL
閥座	材質	不銹鋼+PTFE/PPL	304、316
閥座	處理	—?	熱處理、堆焊STL
導向套	材質	440	440
導向套	處理	熱處理	熱處理
允許泄露量	ANSI	Class VI	Class VI
允許泄露量	Rated Cv	微氣泡級	0.01% Cv
使用溫度℃	WCB	-20~ +200	-20~ +429
	WC6		-20~ +538
	WC9		-20~ +570
	C5		-20~ +590
	LCB/LCC	-45 ~ ?+ 200	-45 ~ +200

閥體材質：不銹鋼

閥體/閥蓋		CF8、CF3、CF8M、CF3M
閥芯	材質	304, 316, 316L	410、304、316、316L
閥芯	處理	熱處理、堆焊STL	熱處理、堆焊STL
閥座	材質	不銹鋼+PTFE/PPL	304, 316
閥座	處理	—	熱處埋、堆焊STL
導向套	材質	304、 316	304, 316
導向套	處理	熱處理	熱處理
允許泄漏量	ANSI	Class VI0	Class VKD
允許泄漏量	Rated Cv	微氣泡級	0.01% Cv
使用溫度℃	CF8	-20 ~ + 200	-20 ~ ?+429
	CF3		-20 ~ +538
	CF8M		-20~ +570
	CF3M		-20~ +590

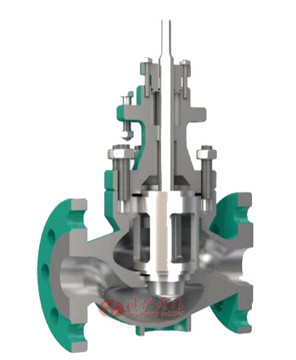

氣動智能型調節閥內部結構圖

氣動智能型調節閥

氣動智能型調節閥流量特性

調節閥的流量特性是由閥芯頭部的曲線和形狀來決定，通常為等百分比和直線兩種流量特性。
等百分比是指閥門單位行程的變化所引起的流量的變化正比于變化之前的流量，即小開度變化小，大開度變化大，他是控制過程中常見的流量特性。
直線特性是指閥門單位行程的變化將會引起相等的流量變化。

氣動智能型調節閥

氣動智能型調節閥閥體尺寸圖

氣動智能型調節閥

氣動智能型調節閥閥體安裝尺寸

公稱通徑 DN	結構長度L			高度H				H1	H2	A	M
公稱通徑 DN	PN16/25 (150Lb)	PN40 (300Lb)	PN63 (600Lb)	標準型	散熱型	低溫型	波紋管型	H1	H2	A	M
15/20	184	194	206	130	240	300	270	95	35	52.5	M12 x 1.25
25	184	197	210	140	250	310	280	95	35	57.5
32	200	210	220	155	265	325	295	95	35	70
40	222	235	251	170	280	340	340	95	35	75
50	254	267	286	1S0	290	350	350	95	35	82.5
65	276	292	311	220	350	410	475	110	45	92.5	M16 x1.5
80	298	317	337	230	360	420	485	110	45	100
100	352	368	39d	245	375	435	500	110	45	117.5
125	410	A25	440	295	455	525	645	135	55	140	M20 x 1.5
150	451	473	508	325	485	555	675	135	55	160
200	600	600	650	385	545	615	735	135	55	210
250	673	708	752	470	650	725	950	170	60	260	M24 x 1.5

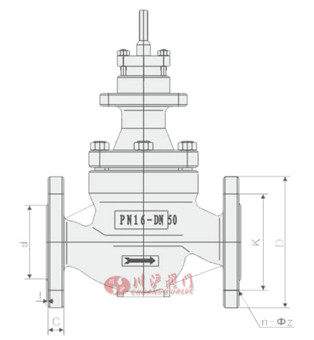

氣動智能型調節閥法蘭連接尺寸圖

氣動智能型調節閥

氣動智能型調節閥法蘭連接尺寸

閥體端面法蘭連接尺寸PN16

公稱通徑DN		法蘭外徑	螺栓孔中心距	密封面直徑	法蘭厚度	密封面高度	孔數-孔徑
DN	NPS	D	K	d	C	f	n-z
15	1/2	95	65	45	16	2	4-14
20	3/4	105	75	55	18	2	4-14
25	1	115	85	65	18	2	4-14
32	1-1/4	140	100	75	18	2	4-18
40	1-1/2	150	110	85	18	2	4-18
50	2	165	125	100	18	2	4-18
65	2-1/2	185	145	120	18	2	8-18
80	3	200	160	135	20	2	8-18
100	4	220	1B0	155	20	2	8-18
125	5	250	210	185	22	2	8-18
150	6	285	240	210	22	2	8-22
200	8	340	295	265	24	2	12-22
250	10	405	355	320	26	2	12-26
300	12	460	410	375	28	2	12-26
350	14	520	470	435	30	2	16-26

閥體端面法蘭連接尺寸PN25

公稱通徑DN		法蘭外徑	螺栓孔中心距	密封面直徑	法蘭厚度	密封面高度	孔數-孔徑
DN	NPS	D	K	d	C	f	n-z
15	1/2	95	65	45	16	2	4-14
20	3/4	105	75	55	18	2	4-14
25	1	115	85	65	18	2	4-14
32	1-1/4	140	100	75	18	2	4-18
40	1-1/2	150	110	85	18	2	4-18
50	2	165	125	100	20	2	4-18
65	2-1/2	185	145	120	22	2	8-18
80	3	200	160	135	24	2	8-18
100	4	235	190	160	24	2	8-22
125	5	270	220	190	26	2	8-26
150	6	300	250	215	28	2	8-26
200	8	360	310	275	30	2	12-26
250	10	425	370	335	32	2	12-30
300	12	485	430	395	34	2	12-30
350	14	555	490	450	38	2	16-33

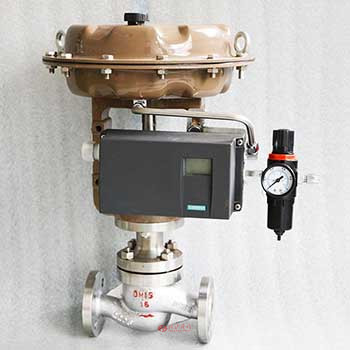

氣動智能型調節閥圖片
