防爆電動中線法蘭蝶閥 | CHD941X-FB
防爆電動中線法蘭蝶閥 產品說明
CHD941X-FB防爆電動中線法蘭蝶閥軟密封蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等組成，靠驅動機構帶動軸及蝶板旋轉以實 現啟閉和控制流量的目的。其特點有：結構簡單緊湊、小巧輕便、運輸、安裝、拆卸容易；流量特性近似于直線，調節性能好。蝶閥可用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上，適用于多種腐蝕性氣體、液體、半液體以及固體粉末介質。軟密封蝶閥驅動部分可選配手柄、蝸輪、電動執行器、氣動執行器等。
防爆電動中線法蘭蝶閥 性能參數
| 公稱通徑DN(mm) | 40~1200 |
|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量 | 零泄漏 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調范圍 | 50:1 |
| 配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
| 控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
防爆電動中線法蘭蝶閥 防爆電動執行器參數
| 外 殼 | 防水等級IP67 | 可選：IP68防爆 |
|---|---|---|
| 電 機 | 鼠籠式異步電動機 | |
| 限位開關 | 1開/1關， ?SPDT,250V AC,10A | |
| 輔助開關組 | 1開/1關，SPDT,250V AC,10A | |
| 扭矩開關 | 1開/1關，SPDT,250V AC,10A | 除HQ-005/008/010 |
| 行 程 | 90°±10° | 可選擇0°-270 |
| 故障保護/工作溫度 | 內部熱保護，打開115℃±5C/關閉97℃±5℃ | |
| 指示器 | 連續的位置指示 | |
| 手動操作 | 機械手柄，可用手輪來操作 | |
| 自鎖裝置 | 渦輪、蝸桿機構提供自鎖 | |
| 機械限位 | 2個外部調整 | |
| 加熱器和恒溫器 | 7-10W(110/220V ??AC) | |
| 接線孔 | PF 3/4"(2個) | |
| 環境溫度 | -20°℃~+70℃ | |
| 潤 滑 | 鋁基潤滑脂(EP型) | |
| 材 料 | 鋼、鋁合金、鋁青銅、聚碳酸脂 | |
| 環境濕度 | 最大90% RH | |
| 抗震性能 | XYZ10g,0.2~34HZ,30minutes | |
| 外表涂層 | 干粉、環氧聚酯 |
防爆電動中線法蘭蝶閥 材質說明
| 零件名稱 Part name |
材料 Materials |
|---|---|
| 閥體 Body |
HT200、QT450、WCB、不銹鋼 |
| 閥板 Disc |
“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼 |
| 閥座 Seat |
EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON" |
| 閥軸 Stem |
"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316° |
| 適用介質 Applicable medium |
水、海水、污水、油、空氣、食品、弱酸堿鹽等 |
| 適用溫度 Applicable temperature |
-10~110℃ |

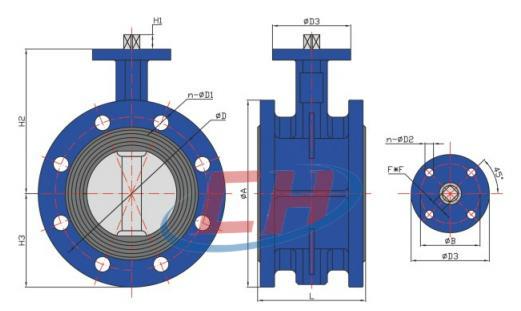

防爆電動中線法蘭蝶閥 結構尺寸圖
防爆電動中線法蘭蝶閥 連接尺寸
| 規格Size | φD | φA | n- φD1 | n- φD2 | φD3 | H1 | H2 | H3 | φB | F*F | L | 單重Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN40 | 110.00 | 150 | 4- φ18 | 4-φ7 | 72 | 11 | 130 | 82.5 | 50 | 11*"11 | 110 | 6.40 |
| DN50 | 125.00 | 165 | 4- φ18 | 4- φ7 | 72 | 11 | 130 | 82.5 | 50 | 11*11 | 110 | 6.40 |
| DN65 | 145.00 | 185 | 4- φ18 | 4-φ7 | 72 | 11 | 143 | 93.0 | 50 | 11*11 | 114 | 8.40 |
| DN80 | 160.00 | 200 | 4- φ18 | 4-φ7 | 72 | 11 | 155 | 100.0 | 50 | 11*11 | 116 | 9.80 |
| 160.00 | 200 | 8- φ18 | ||||||||||
| DN100 | 180.00 | 220 | 8- φ18 | 4-φ10 | 92 | 14 | 170 | 110.0 | 70 | 14*14 | 129 | 13.30 |
| DN125 | 210.00 | 250 | 8- φ18 | 4-φ10 | 92 | 17 | 190 | 125.0 | 70 | 17*17 | 142 | 16.30 |
| DN150 | 240.00 | 285 | 8- φ22 | 4-φ10 | 92 | 17 | 210 | 143.0 | 70 | 17*17 | 142 | 20.70 |
| DN200 | 295.00 | 340 | 8- φ22 | 4-φ12 | 125 | 22 | 243 | 170.0 | 102 | 22*22 | 154 | 34.30 |
| 295.00 | 340 | 12- φ22 | ||||||||||
| DN250 | 350.00 | 395 | 12- φ22 | 4-φ12 | 125 | 22 | 282 | 203.0 | 102 | 22*22 | 167 | 38.20 |
| 355.00 | 405 | 12- φ26 | ||||||||||
| DN300 | 400.00 | 445 | 12- φ22 | 4-φ14 | 150 | 27 | 310 | 230.0 | 125 | 27*27 | 180 | 54.00 |
| 410.00 | 460 | 12- φ26 | ||||||||||
| DN350 | 460.00 | 505 | 16- φ22 | 4-φ14 | 150 | 27 | 345 | 270.0 | 125 | 27*27 | 192 | 80.80 |
| 470.00 | 520 | 16- φ26 | ||||||||||
| DN400 | 515.00 | 565 | 16- φ26 | 4-φ18 | 175 | 40 | 377 | 287.0 | 140 | 36*36 | 218 | 91.30 |
| 525.00 | 580 | 16- φ30 | ||||||||||
| DN450 | 565.00 | 615 | 20- φ26 | 4-φ18 | 175 | 40 | 395 | 320.0 | 140 | 36*36 | 224 | 136.80 |
| 585.00 | 640 | 20- φ30 | ||||||||||
| DN500 | 620.00 | 670 | 20- φ26 | 4-φ22 | 210 | 50 | 430 | 355.0 | 165 | 46*46 | 231 | 194.30 |
| 650.00 | 715 | 20- φ33 | ||||||||||
| DN600 | 725.00 | 780 | 20- φ30 | 4-φ22 | 210 | 50 | 476 | 420.0 | 165 | 46*46 | 270 | 261.80 |
| 770.00 | 840 | 20- φ36 | ||||||||||
| DN700 | 840.00 | 895 | 24- φ30 | 8-φ18 | 300 | 70 | 570 | 480 | 254 | 64*64 | 293 | 405.00 |
| 840.00 | 910 | 24- φ36 | ||||||||||
| DN800 | 950.00 | 1015 | 24- φ33 | 8-φ18 | 300 | 70 | 630 | 515 | 254 | 64*64 | 318 | 545.00 |
| 950.00 | 1025 | 24- φ39 | ||||||||||
| DN900 | 1050.00 | 1115 | 28- φ33 | 8-φ18 | 300 | 80 | 690 | 560 | 254 | 74*74 | 328 | 665.00 |
| 1050.00 | 1125 | 28- φ39 | ||||||||||
| DN1000 | 1160.00 | 1230 | 28- φ36 | 8-φ18 | 300 | 80 | 745 | 635 | 254 | 74*74 | 413 | 890.00 |
| 1170.00 | 1255 | 28- φ42 | ||||||||||
| DN1200 | 1380.00 | 1455 | 32- φ39 | 8-φ22 | 350 | 90 | 925 | 775 | 298 | 84*84 | 473 | 1405.00 |
| 1390.00 | 1485 | 32- φ48 |

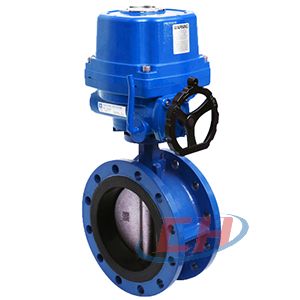

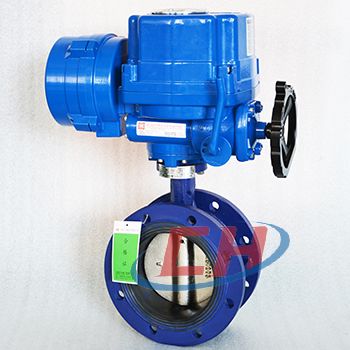

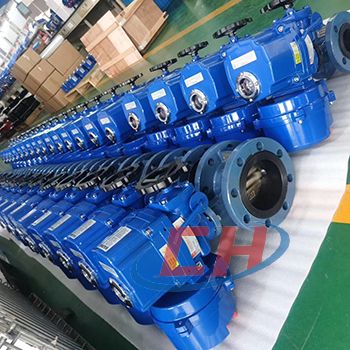

防爆電動中線法蘭蝶閥圖片
