電動硬密封蝶閥 | CHD943H

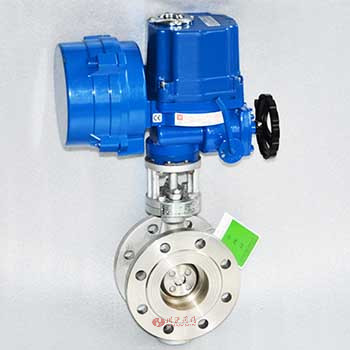

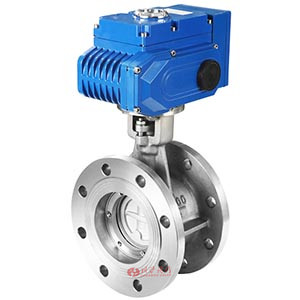

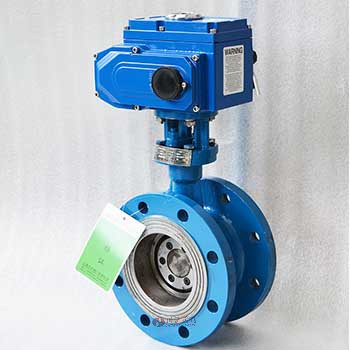

電動硬密封蝶閥圖片

電動硬密封蝶閥產品說明

電動硬密封蝶閥是一種轉角90°的旋轉類蝶閥，金屬硬密封（（介質溫度≤450℃））等。具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動硬密封蝶閥性能參數

公稱通徑DN(mm)	50~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動硬密封蝶閥材質說明

底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上、下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

電動硬密封蝶閥結構尺寸圖

電動硬密封蝶閥結構圖

電動硬密封蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]								執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	D1	D2	N-D	執行器選配
50	108	165	150	250	160	125	99	4-18	CHV-005	CHQ-010
65	112	190	170	270	180	145	118	4-18	CHV-005	CHQ-010
80	114	190	170	290	195	160	132	8-18	CHV-005	CHQ-010
100	127	270	220	310	215	180	156	8-18	CHV-010	CHQ-020
125	140	270	220	380	245	210	184	8-18	CHV-010	CHQ-020
150	140	270	220	410	280	240	211	8-22	CHV-010	CHQ-020
200	152	270	220	465	335	295	266	12-22	CHV-020	CHQ-030
250	165	270	220	505	405	355	319	12-26	CHV-040	CHQ-040
300	178	270	220	580	460	410	370	12-26	CHV-060	CHQ-050
350	190	270	220	640	520	470	429	12-26	CHV-080	CHQ-060
400	216	270	220	695	580	525	480	16-30	CHV-100	CHQ-080
450	222	270	220	755	640	585	548	20-30	CHV-120	CHQ-100
500	229	270	220	820	710	650	609	20-33	CHV-140	CHQ-120
