當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥

電動衛生級蝶閥 | CHWD981X

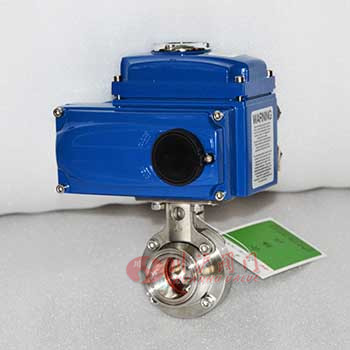

電動衛生級蝶閥圖片

電動衛生級蝶閥產品說明

電動衛生級蝶閥是由角行程的電動執行機構和衛生級蝶閥閥體組成，接入220V電壓即可控制閥門的開關，也可以接入控制模塊，輸入控制信號4-20mA或1-5V DC進行控制。電動衛生蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。

電動衛生級蝶閥性能參數

公稱通徑DN	50~800
動作范圍	0～90°
允許壓差△P	小于公稱壓力（1.6MPa）
泄漏量Q	按GB/T4213－92，為Kv值的10-4
環境溫度oC	－20～60oC
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250:1、350:1
配置執行機構	選配PSQ、HQ、361RS、CH等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動衛生級蝶閥材質說明

名稱	材料
左右閥體	304	316	316L
蝶板	304	316	316L
閥座	丁腈橡膠	食用橡膠	氟橡膠、硅橡膠
螺栓	304
螺栓	304
連接支架	304
連接器	304

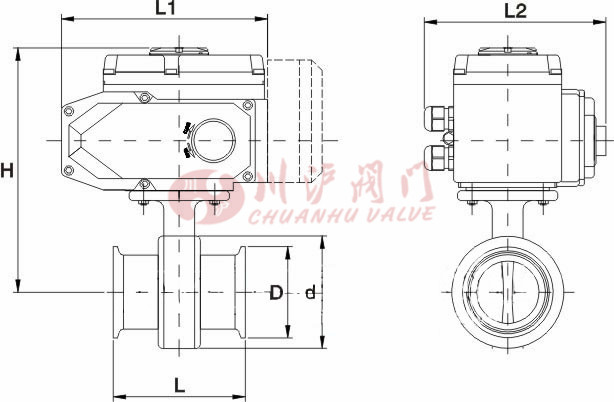

電動衛生級蝶閥結構尺寸圖

電動衛生級蝶閥結構圖

電動衛生級蝶閥連接尺寸

公稱通徑 [DN]	尺寸[mm]						執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	d	執行器選配
20	66	165	150	224	50.5	77	CHV-005	CHQ-010
25	66	165	150	224	50.5	77	CHV-005	CHQ-010
32	66	165	150	224	50.5	77	CHV-005	CHQ-010
38	72	165	150	226	50.5	82	CHV-005	CHQ-010
51	76	165	150	235	64	100	CHV-005	CHQ-010
63	76	165	150	242	77.5	114	CHV-005	CHQ-005
76	76	165	150	249	91	128	CHV-005	CHQ-015
89	84	190	170	274	106	139	CHV-010	CHQ-015
102	90	190	170	280	119	155	CHV-010	CHQ-015
108	90	190	170	280	119	155	CHV-010	CHQ-015

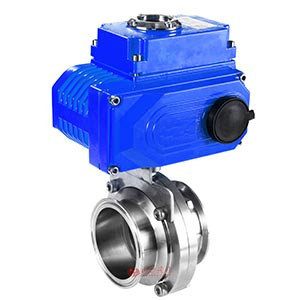

電動衛生級蝶閥圖片
