防爆電動塑料蝶閥 | CHExD971X

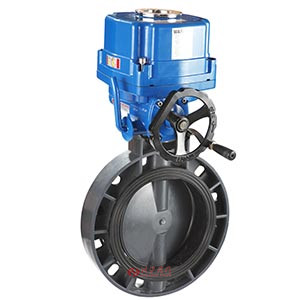

防爆電動塑料蝶閥產品圖片

防爆電動塑料蝶閥產品說明

防爆電動塑料蝶閥也稱為電動防爆PVC蝶閥，是由防爆電動執行器和PVC蝶閥組成，輸入AC220V或者AC380V或者DC24V電源即可進行開關量的操作，也可以內置伺服模塊，輸入控制信號4-20mA或者DC1-5V和單相電源即可控制調節量的操作，可控制閥門任意位置的啟閉。防爆電動塑料蝶閥具有重量輕、耐腐蝕性強，被應用于多個領域，如一般的純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等過個行業，品質得到廣大用戶的認可。

防爆電動塑料蝶閥性能參數

公稱通徑	50	65	80	100	125	150	200	250	300
公稱壓力	PN1.0、1.6MPa
連接形式	對夾式
適用溫度	0～+60℃
適用介質	PVC兼容的食品工業化學溶劑
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

防爆電動塑料蝶閥防爆電動執行器參數

外殼	防水等級IP67	可選：IP68防爆
電機	鼠籠式異步電動機
限位開關	1開/1關， ?SPDT,250V AC,10A
輔助開關組	1開/1關，SPDT,250V AC,10A
扭矩開關	1開/1關，SPDT,250V AC,10A	除HQ-005/008/010
行程	90°±10°	可選擇0°-270
故障保護/工作溫度	內部熱保護，打開115℃±5C/關閉97℃±5℃
指示器	連續的位置指示
手動操作	機械手柄，可用手輪來操作
自鎖裝置	渦輪、蝸桿機構提供自鎖
機械限位	2個外部調整
加熱器和恒溫器	7-10W(110/220V ??AC)
接線孔	PF 3/4"(2個)
環境溫度	-20°℃~+70℃
潤 滑	鋁基潤滑脂(EP型)
材料	鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度	最大90% RH
抗震性能	XYZ10g,0.2~34HZ,30minutes
外表涂層	干粉、環氧聚酯

防爆電動塑料蝶閥材質說明

名稱	材料
閥體	UPVC、CPVC、PP
閥芯	UPVC、CPVC、PP、PTFE
密封面	FPM、EPDM、NBR

防爆電動中線蝶閥結構尺寸圖

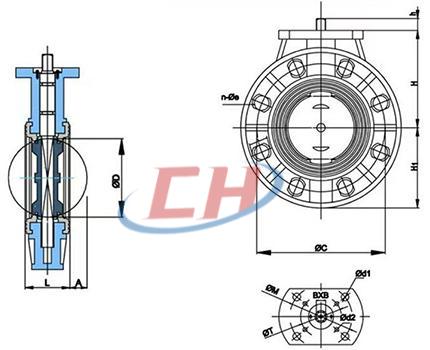

防爆電動中線蝶閥結構圖

防爆電動中線蝶閥連接尺寸

通徑DN	H1	H	C	n-φe	D	h	B	M	d1	T	d2	L
2"(50)	80	114.5	123	4-20	54	15	11	70	8.5	50	7	44.5
2-1/2"(65)	93	128	143	4-21	67	15	11	70	8.5	50	7	48
3"(80)	99.5	140	157	4-21	83	15	11	70	8.5	50	7	53
4"(100)	118	160	186	8-21	101	15	14	70	8.5	50	7	57
5"(125)	127	157	213	8-24	127	17	17	102	11	70	8.5	68
6"(150)	145	170	240	8-24	152	17	17	102	11	70	8.5	73
8"(200)	172	213	296	8-24	200	17	17	102	11	70	8.5	92

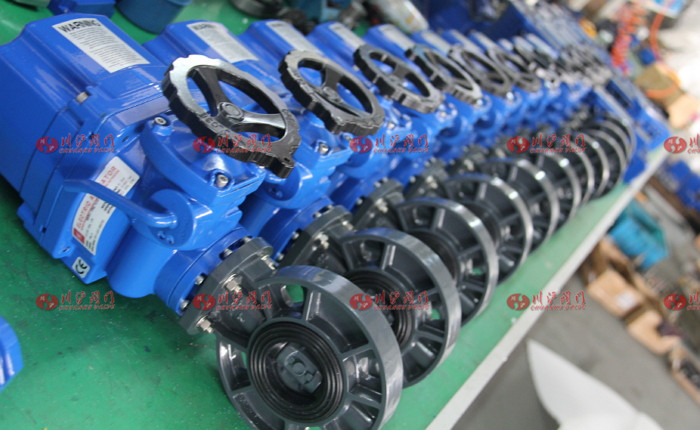

防爆電動塑料蝶閥圖片
