當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥

電動軟密封蝶閥 | CHD971X

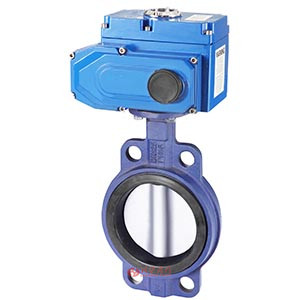

電動軟密封蝶閥圖片

電動軟密封蝶閥產品說明

電動軟密封蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。輸入控制信號（4-20mA或1-5VDC）及單項電源即可控制運轉，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合。可廣泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動軟密封蝶閥性能參數

公稱通徑DN(mm)	50~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動軟密封蝶閥材質說明

底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上、下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

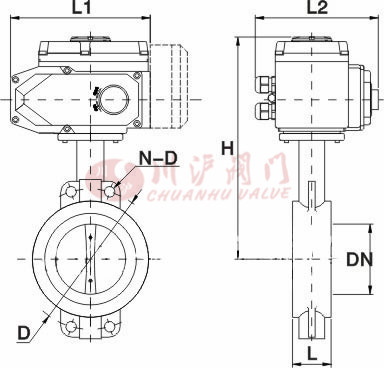

電動軟密封蝶閥結構尺寸圖

電動軟密封蝶閥結構圖

電動軟密封蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	尺寸mm						執行器選配
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器選配
50	42	165	150	296	120	4-23	CHV-005	CHQ-010
65	44.7	165	150	310	136.2	4-26	CHV-005	CHQ-010
80	45.2	165	150	316	160	8-18	CHV-005	CHQ-010
100	52.1	190	170	340	185	4-24	CHV-010	CHQ-020
125	54.4	190	170	353	245	4-23	CHV-010	CHQ-020
150	55.8	270	220	396	238	4-25	CHV-010	CHQ-020
200	60.6	270	220	430	295	4-25	CHV-020	CHQ-030
250	65.6	270	220	462	357	4-29	CHV-040	CHQ-040
300	76.5	270	220	507	407	4-29	CHV-060	CHQ-050
350	76.5	270	220	538	467	4-30	CHV-080	CHQ-060
400	86.5	270	220	570	515	4-30	CHV-100	CHQ-080
450	105.6	270	220	592	565	4-30	CHV-120	CHQ-100
500	131.8	270	220	650	620	4-33	CHV-140	CHQ-120
600	152	270	220	650	725	4-36	CHV-160	CHQ-140
700	163	270	220	650	840	4-36	CHV-180	CHQ-160
800	188	270	220	650	950	4-39	CHV-200	CHQ-180

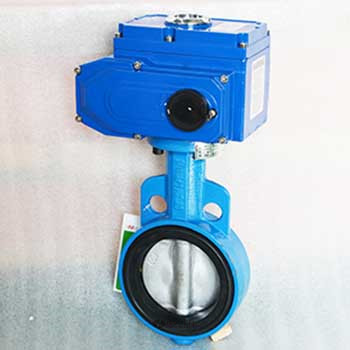

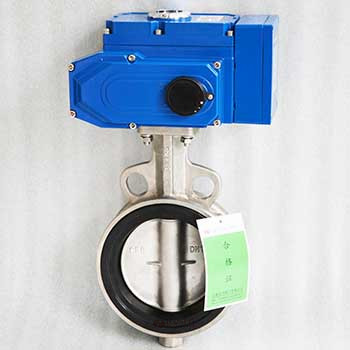

電動軟密封蝶閥圖片
