電動襯氟蝶閥 | CHD971F46

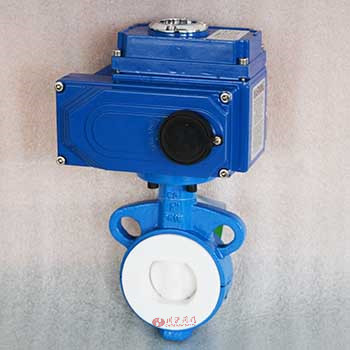

電動襯氟蝶閥圖片

電動襯氟蝶閥產品說明

電動襯氟蝶閥是一種轉角90°的旋轉類蝶閥，有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大。襯四氟電動蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動襯氟蝶閥性能參數

稱通經DN(mm)	50～1200
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	氟橡膠：-20℃～150℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	電動
配置執行機構	可配HQ、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動襯氟蝶閥材質說明

零件名稱	材料
閥體	(鑄鋼、不銹鋼)+F46
蝶板	(鑄鋼、不銹鋼及特殊材料)+F46
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

電動襯氟蝶閥(對夾式) 結構尺寸圖

電動襯氟蝶閥結構圖

電動襯氟蝶閥(對夾式) 連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	尺寸mm						執行器選配
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器選配
50	42	165	150	296	120	4-23	CHV-005	CHQ-010
65	44.7	165	150	310	136.2	4-26	CHV-005	CHQ-010
80	45.2	165	150	316	160	8-18	CHV-005	CHQ-010
100	52.1	190	170	340	185	4-24	CHV-010	CHQ-020
125	54.4	190	170	353	245	4-23	CHV-010	CHQ-020
150	55.8	270	220	396	238	4-25	CHV-010	CHQ-020
200	60.6	270	220	430	295	4-25	CHV-020	CHQ-030
250	65.6	270	220	462	357	4-29	CHV-040	CHQ-040
300	76.5	270	220	507	407	4-29	CHV-060	CHQ-050
350	76.5	270	220	538	467	4-30	CHV-080	CHQ-060
400	86.5	270	220	570	515	4-30	CHV-100	CHQ-080
450	105.6	270	220	592	565	4-30	CHV-120	CHQ-100
500	131.8	270	220	650	620	4-33	CHV-140	CHQ-120
600	152	270	220	650	725	4-36	CHV-160	CHQ-140
700	163	270	220	650	840	4-36	CHV-180	CHQ-160
800	188	270	220	650	950	4-39	CHV-200	CHQ-180

電動襯氟蝶閥(法蘭式) 結構尺寸圖

電動襯氟蝶閥結構圖

電動襯氟蝶閥(法蘭式) 連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	尺寸[mm]							執行器選配
公稱通徑 [DN]	L	L1	L2	H	D	D1	N-D	執行器選配
50	108	165	150	265	120	125	4-18	CHV-005	CHQ-010
65	112	165	150	275	136.2	145	4-18	CHV-005	CHQ-010
80	114	165	150	285	160	160	8-18	CHV-005	CHQ-010
100	127	190	170	300	185	180	8-18	CHV-010	CHQ-020
125	140	190	170	320	245	210	8-18	CHV-010	CHQ-020
150	140	190	170	396	340	240	8-22	CHV-010	CHQ-020
200	152	270	220	430	415	295	12-22	CHV-020	CHQ-030
250	165	270	220	462	445	355	12-26	CHV-040	CHQ-040
300	178	270	220	507	475	410	12-26	CHV-060	CHQ-050
350	190	270	220	538	500	470	16-26	CHV-080	CHQ-060
400	216	270	220	570	530	525	16-30	CHV-100	CHQ-080
450	222	270	220	592	580	585	20-30	CHV-120	CHQ-100
500	229	270	220	650	615	650	20-33	CHV-140	CHQ-120
600	267	270	220	650	615	770	20-36	CHV-160	CHQ-140
700	292	270	220	650	615	840	24-36	CHV-180	CHQ-160
800	318	270	220	650	615	950	24-39	CHV-200	CHQ-180

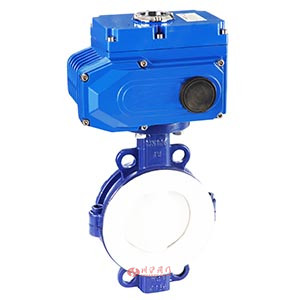

電動襯氟蝶閥圖片
