當前位置：首頁 > 產品中心 > 電動蝶閥電動蝶閥

電動對夾蝶閥 | CHD973H

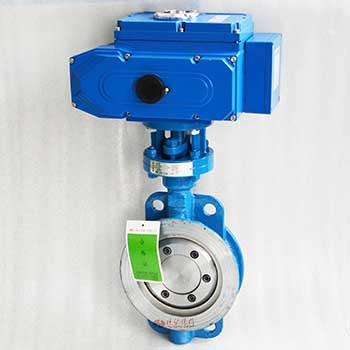

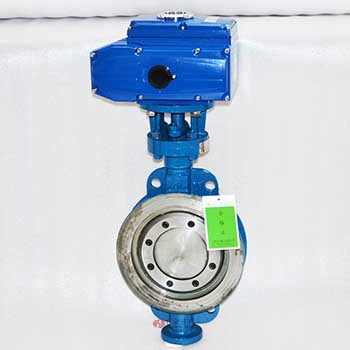

電動對夾蝶閥圖片

電動對夾蝶閥產品說明

電動對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。輸入控制信號（4-20mA或1-5VDC）及單項電源即可控制運轉，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動對夾蝶閥性能參數

公稱通徑DN(mm)	50~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動對夾蝶閥材質說明

底座	HT200、WCB、CF3、CF3M、CF8、CF8M
下軸套	銅合金、304、316
閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
固定銷	25、35、45
上、下閥軸	2Cr13、304、316、316L
上軸套	銅合金、304、316
填料	聚四氟乙烯/柔性石墨
填料壓蓋組件	HT200、WCB、CF3、CF3M、CF8、CF8M

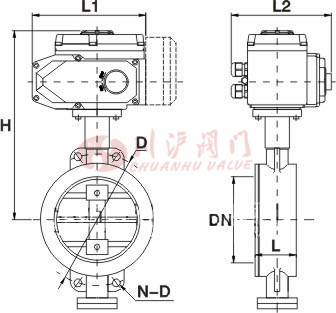

電動對夾蝶閥結構尺寸圖

電動對夾蝶閥結構圖

電動對夾蝶閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 DN	尺寸mm						執行器選配
公稱通徑 DN	L	L1	L2	H	D	N-D	執行器選配
50	43	165	150	250	125	4-18	CHV-005	CHQ-010
65	46	190	170	270	145	4-18	CHV-005	CHQ-010
80	49	190	170	290	160	8-18	CHV-005	CHQ-010
100	56	270	220	310	180	8-18	CHV-010	CHQ-020
125	64	270	220	380	210	8-18	CHV-010	CHQ-020
150	70	270	220	410	240	8-22	CHV-010	CHQ-020
200	71	270	220	465	295	12-22	CHV-020	CHQ-030
250	76	270	220	505	355	12-26	CHV-040	CHQ-040
300	83	270	220	580	410	12-26	CHV-060	CHQ-050
350	92	270	220	640	470	16-26	CHV-080	CHQ-060
400	102	270	220	695	525	16-30	CHV-100	CHQ-080
450	114	270	220	755	585	20-30	CHV-120	CHQ-100
500	127	270	220	820	650	20-33	CHV-140	CHQ-120

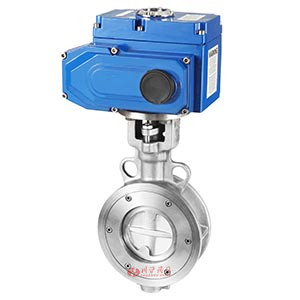

電動對夾蝶閥圖片
