防爆電動中線蝶閥 | CHD971X-FB

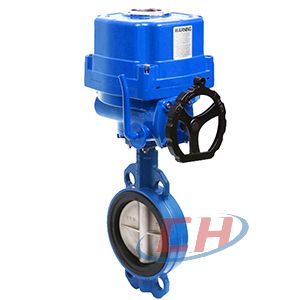

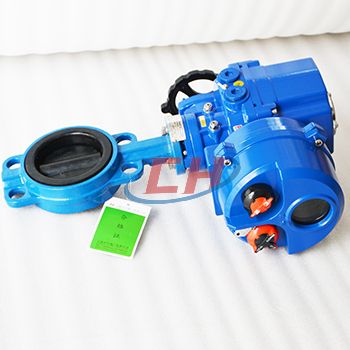

防爆電動中線蝶閥圖片

防爆電動中線蝶閥產品說明

CHD971X-FB防爆電動中線蝶閥軟密封蝶閥主要由閥體、轉軸、閥板、閥座及驅動機構(手柄、蝸輪蝸桿、氣動裝置或電動裝置)等組成，靠驅動機構帶動軸及蝶板旋轉以實現啟閉和控制流量的目的。其特點有：結構簡單緊湊、小巧輕便、運輸、安裝、拆卸容易；流量特性近似于直線，調節性能好。蝶閥可用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶金、能源等系統的管路上，適用于多種腐蝕性氣體、液體、半液體以及固體粉末介質。
軟密封蝶閥驅動部分可選配手柄、蝸輪、電動執行器、氣動執行器等。

防爆電動中線蝶閥性能參數

公稱通徑DN(mm)	40~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

防爆電動中線蝶閥防爆電動執行器參數

外殼	防水等級IP67	可選：IP68防爆
電機	鼠籠式異步電動機
限位開關	1開/1關， ?SPDT,250V AC,10A
輔助開關組	1開/1關，SPDT,250V AC,10A
扭矩開關	1開/1關，SPDT,250V AC,10A	除HQ-005/008/010
行程	90°±10°	可選擇0°-270
故障保護/工作溫度	內部熱保護，打開115℃±5C/關閉97℃±5℃
指示器	連續的位置指示
手動操作	機械手柄，可用手輪來操作
自鎖裝置	渦輪、蝸桿機構提供自鎖
機械限位	2個外部調整
加熱器和恒溫器	7-10W(110/220V ??AC)
接線孔	PF 3/4"(2個)
環境溫度	-20°℃~+70℃
潤滑	鋁基潤滑脂(EP型)
材料	鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度	最大90% RH
抗震性能	XYZ10g,0.2~34HZ,30minutes
外表涂層	干粉、環氧聚酯

防爆電動中線蝶閥材質說明

零件名稱 Part name	材料 Materials
閥體 Body	HT200、QT450、WCB、不銹鋼
閥板 Disc	“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座 Seat	EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸 Stem	"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316°
適用介質 Applicable medium	水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度 Applicable temperature	-10~110℃

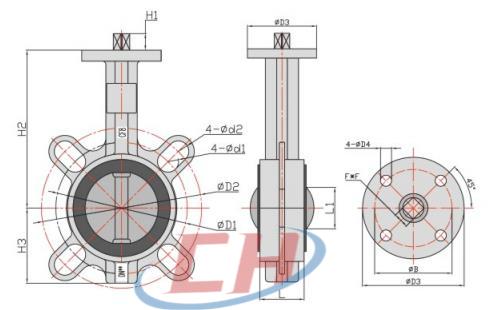

防爆電動中線蝶閥結構尺寸圖

防爆電動中線蝶閥結構圖

防爆電動中線蝶閥連接尺寸

規格 Size	φD1/φD2	4- φd1/φd2	4- φD4	φD3	H1	H2	H3	φB	F*F	L	L1
DN32	85.00	14.00	5	60	9	97	51	36	9*9	32	30
DN32	100.00	18.00	5	60	9	97	51	36	9*9	32	30
DN40	98.50	19.00	7	72	11	120	56	50	11*11	33.5	30
DN40	110.00	19.00	7	72	11	120	56	50	11*11	33.5	30
DN50	107.00	19.00	7	72	11	130	59	50	11*11	42	32
DN50	125.00	19.00	7	72	11	130	59	50	11*11	42	32
DN65	119.00	19.00	7	72	11	143	68	50	11*11	45	47
DN65	145.00	19.00	7	72	11	143	68	50	11*11	45	47
DN80	154.50	23.00	7	72	11	155	89	50	11*11	45	65
DN80	155.75	24.00	7	72	11	155	89	50	11*11	45	65
DN100	175.00	19.00	10	92	14	170	103	70	14*14	52.1	91
DN100	190.50	19.00	10	92	14	170	103	70	14*14	52.1	91
DN125	210.00	23.00	10	92	17	190	117	70	17*17	55	112
DN125	216.00	23.00	10	92	17	190	117	70	17*17	55	112
DN150	240.25	23.50	10	92	17	210	130	70	17*17	56	146
DN150	240.25	23.50	10	92	17	210	130	70	17*17	56	146
DN200	292.00	24.60	12	125	22	243	164	102	22*22	61	194
DN200	296.00	25.00	12	125	22	243	164	102	22*22	61	194
DN250	357.00	30.00	12	125	22	282	195	102	22*22	66	242
DN250	357.00	30.00	12	125	22	282	195	102	22*22	66	242
DN300	400.00	25.00	14	150	27	310	232	125	27*27	77	292
DN300	432.00	26.00	14	150	27	310	232	125	27*27	77	292
DN350	460.00	23.00	14	150	27	365	264.0	125	27*27	77	325
DN350	470.00	26.00	14	150	27	365	264.0	125	27*27	77	325
DN400	515.00	26.00	18	175	40	388	325.0	140	36*36	87	380
DN400	525.00	30.00	18	175	40	388	325.0	140	36*36	87	380
DN450	565.00	26.00	18	175	40	417	330.0	140	36*36	105	428
DN450	585.00	30.00	18	175	40	417	330.0	140	36*36	105	428
DN500	620.00	26.00	22	210	50	480	363.0	165	46*46	130	474
DN500	650.00	33.00	22	210	50	480	363.0	165	46*46	130	474
DN600	725.00	20- φ30	22	210	50	562	459.0	165	46*46	152	573
DN600	770.00	20- φ36	22	210	50	562	459.0	165	46*46	152	573
DN700	840.00	24- φ30	8-+18	300	70	624	525	254	64*64	164	673
DN700	840.00	24- φ36	8-+18	300	70	624	525	254	64*64	164	673
DN800	950.00	24- φ33	8-18	300	70	672	596	254	64*64	190	770
DN800	950.00	24- φ39	8-18	300	70	672	596	254	64*64	190	770

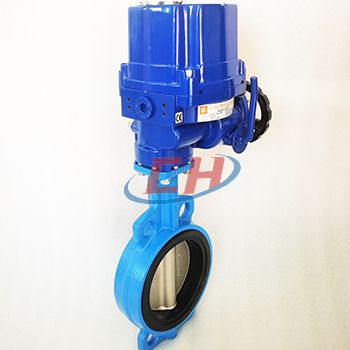

防爆電動中線蝶閥圖片
