防爆電動偏心對夾蝶閥 | CHD973F-FB

防爆電動偏心對夾蝶閥圖片

防爆電動偏心對夾蝶閥產品說明

CHD973F-FB防爆電動偏心對夾蝶閥采用軸中心雙偏離閥結構中心結合密封面非對稱設計，使閥板在0-90°的全行程范圍內均與閥座無磨擦。閥座采用多層次結構，利用金屬與特殊非金屬材料的結合構成的密封面，更有效地保證了無泄漏。該系列蝶閥密封壽命長；密封性能卓越，同時能滿足高溫工況的要求，適用工業過程控制中的氣體與液體的調節與切斷運用。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行載止或調節流量控制。

防爆電動偏心對夾蝶閥性能參數

公稱通徑	DN50-800mm
公稱壓力	PN0.6~4.0Mpa等 Class 150lb、300lb等 JIS 10K、20K等
閥體材質	碳鋼(WCB等)系列；不銹鋼(CF8、CF8M、CF3、CF3M等)系列；
密封材質	PTFE橡膠(F)、合金鋼(H)、硬質合金(Y)等
適用溫度	T1:-20-150℃;T2：-20-450℃; 其他溫度可定制
連接方式	對夾式、法蘭式
氣動執行器	AT系列、AW系列、進口執行器系列
作用方式	雙作用、單作用常閉FC、單作用常開FO
電動執行器	CH系列、CHV系列、進口執行器系列
控制方式	開關型、調節型、智能型、總線型

防爆電動偏心對夾蝶閥防爆電動執行器參數

外殼	防水等級IP67	可選：IP68防爆
電機	鼠籠式異步電動機
限位開關	1開/1關， ?SPDT,250V AC,10A
輔助開關組	1開/1關，SPDT,250V AC,10A
扭矩開關	1開/1關，SPDT,250V AC,10A	除HQ-005/008/010
行程	90°±10°	可選擇0°-270
故障保護/工作溫度	內部熱保護，打開115℃±5C/關閉97℃±5℃
指示器	連續的位置指示
手動操作	機械手柄，可用手輪來操作
自鎖裝置	渦輪、蝸桿機構提供自鎖
機械限位	2個外部調整
加熱器和恒溫器	7-10W(110/220V ??AC)
接線孔	PF 3/4"(2個)
環境溫度	-20°℃~+70℃
潤 滑	鋁基潤滑脂(EP型)
材料	鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度	最大90% RH
抗震性能	XYZ10g,0.2~34HZ,30minutes
外表涂層	干粉、環氧聚酯

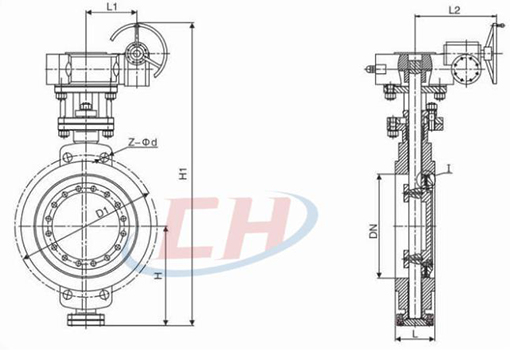

防爆電動偏心對夾蝶閥結構尺寸圖

防爆電動偏心對夾蝶閥結構圖

防爆電動偏心對夾蝶閥連接尺寸

公稱通徑DN		結構長度	外型尺寸				連接尺寸
公稱通徑DN		結構長度	H	CHD373H			PN1.0MPa		PN1.6MPa
mm	Inch	L	H	H1	L1	L2	D1	Z-d	D1	Z-d
50	2	43	65	350	180	200	125	4-18	125	4-18
65	2-1/2	46	75	370	180	200	145	4-18	145	4-18
80	3	46	85	380	180	200	160	8-18	160	8-18
100	4	52	130	420	180	200	180	8-18	180	8-18
125	5	56	175	460	180	200	210	8-18	210	8-18
150	6	56	190	555	270	280	240	8-22	240	8-22
200	8	60	215	780	400	425	295	8-22	295	12-22
250	10	68	265	840	400	425	350	12-22	355	12-26
300	12	78	305	995	450	560	400	12-22	410	12-26
350	14	78	340	1050	450	560	460	16-22	470	16-26
400	16	102	360	1220	535	580	515	16-26	525	16-30
450	18	114	400	1280	535	580	565	20-26	585	20-30
500	20	127	430	1365	535	580	620	20-26	650	20-33
600	24	154	190	1460	570	660	725	20-30	770	20-36
700	28	165	555	1520	750	550	840	24-30	840	24-36
800	32	190	620	1710	750	550	950	24-33	950	24-39
900	36	203	640	1810	750	550	1050	28-33	1050	28-39
1000	40	216	660	1900	900	750	1160	28-36	1170	28-42
1200	48	254	780	2280	1000	925	1380	32-39	1390	32-48

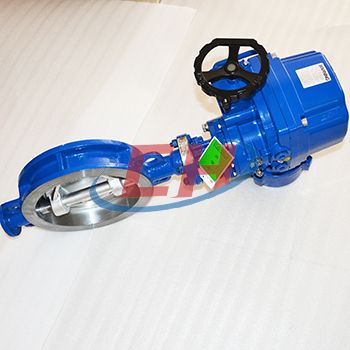

防爆電動偏心對夾蝶閥圖片
