防爆電動衛生級蝶閥 | CHWD971X-FB

防爆電動衛生級蝶閥圖片

防爆電動衛生級蝶閥產品說明

CHWD971X-FB防爆電動衛生級蝶閥采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、生化工業過程控制場合。

防爆電動衛生級蝶閥性能參數

材質	304不銹鋼、316不銹鋼、316L不銹鋼等
公稱通徑	DN25-DN400
公稱壓力	1.0MPa
密封材質	硅膠、EPDM橡膠等
控制方式	開關型、調節型
驅動方式	手柄、蝸輪、電動、氣動等

防爆電動衛生級蝶閥防爆電動執行器參數

外殼	防水等級IP67	可選：IP68防爆
電機	鼠籠式異步電動機
限位開關	1開/1關， ?SPDT,250V AC,10A
輔助開關組	1開/1關，SPDT,250V AC,10A
扭矩開關	1開/1關，SPDT,250V AC,10A	除HQ-005/008/010
行程	90°±10°	可選擇0°-270
故障保護/工作溫度	內部熱保護，打開115℃±5C/關閉97℃±5℃
指示器	連續的位置指示
手動操作	機械手柄，可用手輪來操作
自鎖裝置	渦輪、蝸桿機構提供自鎖
機械限位	2個外部調整
加熱器和恒溫器	7-10W(110/220V ??AC)
接線孔	PF 3/4"(2個)
環境溫度	-20°℃~+70℃
潤滑	鋁基潤滑脂(EP型)
材料	鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度	最大90% RH
抗震性能	XYZ10g,0.2~34HZ,30minutes
外表涂層	干粉、環氧聚酯

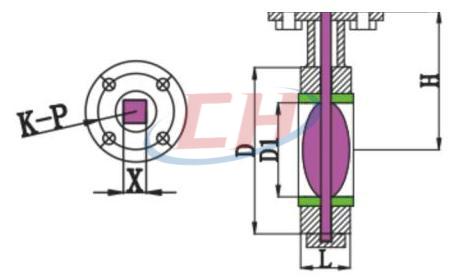

防爆電動衛生級蝶閥結構尺寸圖

防爆電動衛生級蝶閥結構圖

防爆電動衛生級蝶閥連接尺寸

SIZE	H	L	D	D1	K.P	X
DN25	87	29	59	25	50×50	11×11
DN32	93	35.8	69	32	50×50	11×11
DN40	101	37.5	78	40	50×50	11×11
DN50	125	42	93	50	50×50	11×11
DN65	126	44	107	65	50×50	11×11
DN80	134	44	124	80	50×50	11×11
DN100	143	48.2	154	100	70×70	14×14
DN125	156	55	179	125	70×70	14×14/17×17
DN150	176	55	202	150	70×70	14×14/17×17
DN200	226	60	252	200	102×102	22×22
DN250	255	64	310	250	102×102	22×22/27×27
DN300	283	70	365	300	102×102	27×27
DN350	311	78	420	350	140×140	36×36
DN400	375	90	472	400	140×140	36×36
