電動軟密封法蘭蝶閥 | CHD941X

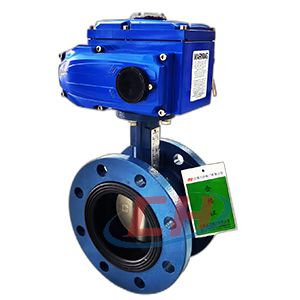

電動軟密封法蘭蝶閥圖片

電動軟密封法蘭蝶閥產品說明

CHD941X電動軟密封法蘭蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為法蘭連接。開關型接收ON-OFF開關量信號，調節型可接收4-20mA（或1-5VDC等控制信號）實現對流量大小的調整。具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合。可廣泛應用于水處理、食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動軟密封法蘭蝶閥性能參數

公稱通徑DN(mm)	40~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動軟密封法蘭蝶閥材質說明

零件名稱 Part name	材料 Materials
閥體 Body	HT200、QT450、WCB、不銹鋼
閥板 Disc	“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座 Seat	EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸 Stem	"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316°
適用介質 Applicable medium	水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度 Applicable temperature	-10~110℃

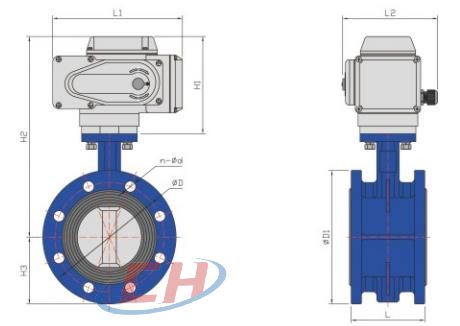

電動軟密封法蘭蝶閥結構尺寸圖

電動軟密封法蘭蝶閥結構圖

電動軟密封法蘭蝶閥連接尺寸

規格 Size	φD	φD1	n-φd	H1	H2	H3	L1	L2	L
DN40	110.00	150	4- φ18	139	259	82.5	162	135	110
DN50	125.00	165	4- φ18	139	269	82.5	162	135	110
DN65	145.00	185	4- φ18	139	282	93.0	162	135	114
DN80	160.00	200	4- φ18	139	294	100.0	162	135	116
DN80	160.00	200	8- φ18	139	294	100.0	162	135	116
DN100	180.00	220	8- φ18	156	326	110.0	208	144	129
DN125	210.00	250	8- φ18	156	346	125.0	208	144	142
DN150	240.00	285	8- φ22	196	406	143.0	258	170	142
DN200	295.00	340	8- φ22	196	439	170.0	258	170	154
DN200	295.00	340	12- φ22	196	439	170.0	258	170	154
DN250	350.00	395	12- φ22	196	478	203.0	258	170	167
DN250	355.00	405	12- φ26	196	478	203.0	258	170	167
DN300	400.00	445	12- φ22	196	506	230.0	258	170	180
DN300	410.00	460	12- φ26	196	506	230.0	258	170	180
DN350	460.00	505	16- φ22	229	574	270.0	280	178	192
DN350	470.00	520	16- φ26	229	574	270.0	280	178	192
DN400	515.00	565	16- φ26	229	606	287.0	280	178	218
DN400	525.00	580	16- φ30	229	606	287.0	280	178	218
DN450	565.00	615	20- φ26	249	644	320.0	280	178	224
DN450	585.00	640	20- φ30	249	644	320.0	280	178	224
DN500	620.00	670	20- φ26	249	679	355.0	280	178	231
DN500	650.00	715	20- φ33	249	679	355.0	280	178	231
DN600	725.00	780	20- φ30	179	655	420.0	439	266	270
DN600	770.00	840	20- φ36	179	655	420.0	439	266	270

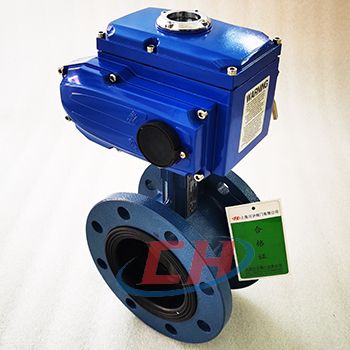

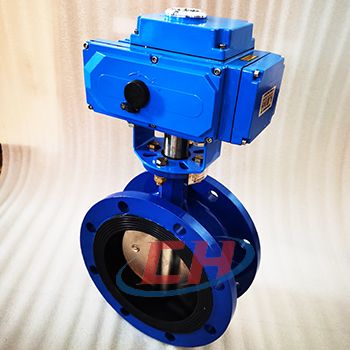

電動軟密封法蘭蝶閥圖片
