電動法蘭蝶閥 | CHD941X

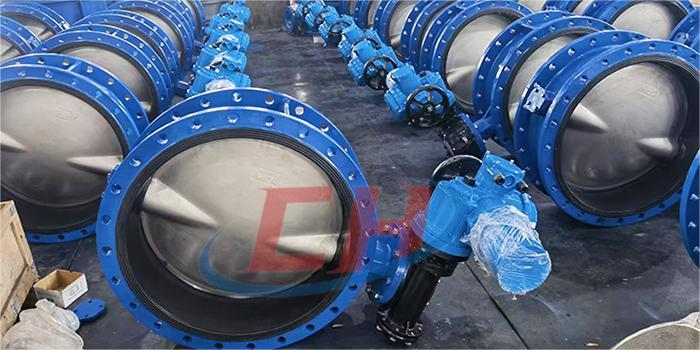

電動法蘭蝶閥圖片

電動法蘭蝶閥產品說明

CHD941X電動法蘭蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為法蘭連接，根據具體管道規格大小選擇合適的執行器，執行器可選用精小型電動執行器、部分回轉型電動執行器和多回轉型電動執行器等。開關型接收ON-OFF開關量信號，調節型可接收4-20mA（或1-5VDC等控制信號）實現對流量大小的調整。具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合。可廣泛應用于水處理、食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動法蘭蝶閥性能參數

公稱通徑DN(mm)	40~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動法蘭蝶閥材質說明

零件名稱 Part name	材料 Materials
閥體 Body	HT200、QT450、WCB、不銹鋼
閥板 Disc	“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座 Seat	EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸 Stem	"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316°
適用介質 Applicable medium	水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度 Applicable temperature	-10~110℃

電動法蘭蝶閥結構尺寸圖

電動法蘭蝶閥結構圖

電動法蘭蝶閥連接尺寸

規格Size	φD	φA	n- φD1	n- φD2	φD3	H1	H2	H3	φB	F*F	L	單重Kg
DN40	110.00	150	4- φ18	4-φ7	72	11	130	82.5	50	11*"11	110	6.40
DN50	125.00	165	4- φ18	4- φ7	72	11	130	82.5	50	11*11	110	6.40
DN65	145.00	185	4- φ18	4-φ7	72	11	143	93.0	50	11*11	114	8.40
DN80	160.00	200	4- φ18	4-φ7	72	11	155	100.0	50	11*11	116	9.80
DN80	160.00	200	8- φ18	4-φ7	72	11	155	100.0	50	11*11	116	9.80
DN100	180.00	220	8- φ18	4-φ10	92	14	170	110.0	70	14*14	129	13.30
DN125	210.00	250	8- φ18	4-φ10	92	17	190	125.0	70	17*17	142	16.30
DN150	240.00	285	8- φ22	4-φ10	92	17	210	143.0	70	17*17	142	20.70
DN200	295.00	340	8- φ22	4-φ12	125	22	243	170.0	102	22*22	154	34.30
DN200	295.00	340	12- φ22	4-φ12	125	22	243	170.0	102	22*22	154	34.30
DN250	350.00	395	12- φ22	4-φ12	125	22	282	203.0	102	22*22	167	38.20
DN250	355.00	405	12- φ26	4-φ12	125	22	282	203.0	102	22*22	167	38.20
DN300	400.00	445	12- φ22	4-φ14	150	27	310	230.0	125	27*27	180	54.00
DN300	410.00	460	12- φ26	4-φ14	150	27	310	230.0	125	27*27	180	54.00
DN350	460.00	505	16- φ22	4-φ14	150	27	345	270.0	125	27*27	192	80.80
DN350	470.00	520	16- φ26	4-φ14	150	27	345	270.0	125	27*27	192	80.80
DN400	515.00	565	16- φ26	4-φ18	175	40	377	287.0	140	36*36	218	91.30
DN400	525.00	580	16- φ30	4-φ18	175	40	377	287.0	140	36*36	218	91.30
DN450	565.00	615	20- φ26	4-φ18	175	40	395	320.0	140	36*36	224	136.80
DN450	585.00	640	20- φ30	4-φ18	175	40	395	320.0	140	36*36	224	136.80
DN500	620.00	670	20- φ26	4-φ22	210	50	430	355.0	165	46*46	231	194.30
DN500	650.00	715	20- φ33	4-φ22	210	50	430	355.0	165	46*46	231	194.30
DN600	725.00	780	20- φ30	4-φ22	210	50	476	420.0	165	46*46	270	261.80
DN600	770.00	840	20- φ36	4-φ22	210	50	476	420.0	165	46*46	270	261.80
DN700	840.00	895	24- φ30	8-φ18	300	70	570	480	254	64*64	293	405.00
DN700	840.00	910	24- φ36	8-φ18	300	70	570	480	254	64*64	293	405.00
DN800	950.00	1015	24- φ33	8-φ18	300	70	630	515	254	64*64	318	545.00
DN800	950.00	1025	24- φ39	8-φ18	300	70	630	515	254	64*64	318	545.00
DN900	1050.00	1115	28- φ33	8-φ18	300	80	690	560	254	74*74	328	665.00
DN900	1050.00	1125	28- φ39	8-φ18	300	80	690	560	254	74*74	328	665.00
DN1000	1160.00	1230	28- φ36	8-φ18	300	80	745	635	254	74*74	413	890.00
DN1000	1170.00	1255	28- φ42	8-φ18	300	80	745	635	254	74*74	413	890.00
DN1200	1380.00	1455	32- φ39	8-φ22	350	90	925	775	298	84*84	473	1405.00
DN1200	1390.00	1485	32- φ48	8-φ22	350	90	925	775	298	84*84	473	1405.00

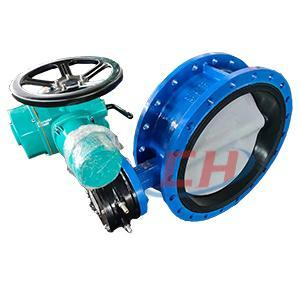

電動法蘭蝶閥圖片
