電動三偏心法蘭蝶閥 | CHD943H

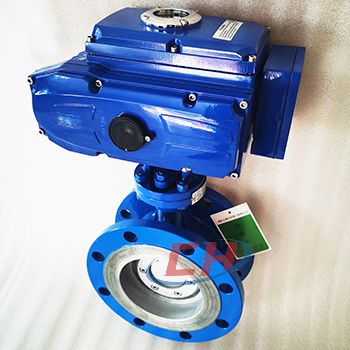

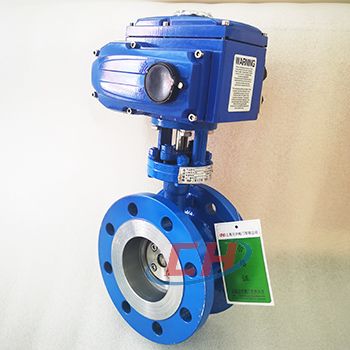

電動三偏心法蘭蝶閥圖片

電動三偏心法蘭蝶閥產品說明

CHD943H電動三偏心法蘭蝶閥采用軸中心雙偏離閥結構中心結合密封面非對稱設計，使閥板在0-90°的全行程范圍內均與閥座無磨擦。閥座采用多層次結構，利用金屬與特殊非金屬材料的結合構成的密封面，更有效地保證了無泄漏。該系列蝶閥密封壽命長；密封性能卓越，同時能滿足高溫工況的要求，適用工業過程控制中的氣體與液體的調節與切斷運用。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行載止或調節流量控制。

電動三偏心法蘭蝶閥性能參數

公稱通徑	DN50-800mm
公稱壓力	PN0.6~4.0Mpa等 Class 150lb、300lb等 JIS 10K、20K等
閥體材質	碳鋼(WCB等)系列；不銹鋼(CF8、CF8M、CF3、CF3M等)系列；
密封材質	PTFE橡膠(F)、合金鋼(H)、硬質合金(Y)等
適用溫度	T1:-20-150℃;T2：-20-450℃; 其他溫度可定制
連接方式	對夾式、法蘭式
氣動執行器	AT系列、AW系列、進口執行器系列
作用方式	雙作用、單作用常閉FC、單作用常開FO
電動執行器	CH系列、CHV系列、進口執行器系列
控制方式	開關型、調節型、智能型、總線型

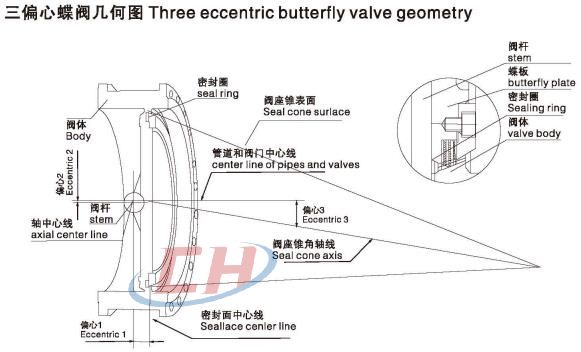

電動三偏心法蘭蝶閥三偏心蝶閥幾何圖

三偏心蝶閥幾何圖

電動三偏心法蘭蝶閥材質說明

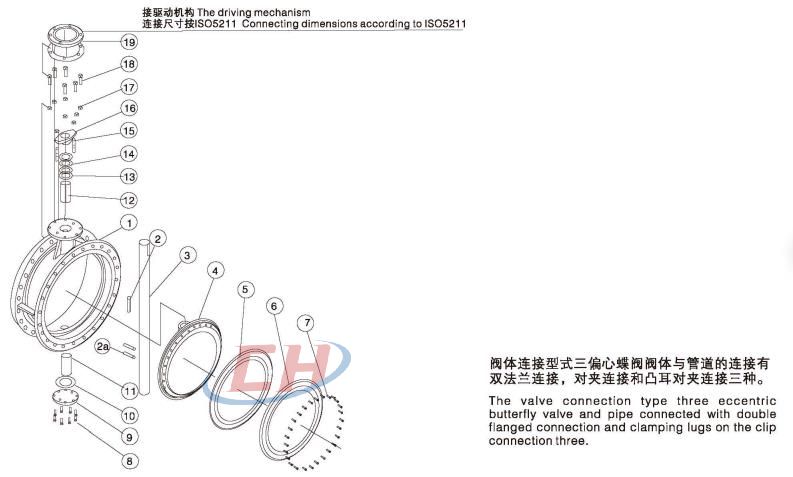

三偏心對夾蝶閥結構圖

序號NO	零件名稱Part name	材科Material	可選材料Optional materials
1	閥體Body	鑄鋼Cast steel	不銹鋼、蒙乃爾Stainless steel, Meng Naier
2	鍵Key	不銹鋼Stainless steel	不銹鋼、蒙乃爾Stainless steel, Meng Naier
2a	銷軸Pin shaft	不銹鋼Stainless steel	蒙乃爾Meng Naier
3	閥桿stem	不銹鋼Stainless steel	不銹鋼、蒙乃爾Stainless steel, Meng Naier
4	蝶板butterfly plate	鑄鋼Cast steel	不銹鋼、蒙乃爾Stainless steel, Meng Naier
5	密封圈Sealing ring	PTFE+SS	SS+柔性石墨Flexible graphite
6	壓板圈Platen	碳鋼Carbon steel	不銹鋼、蒙乃爾Stainless steel, Meng Naier
7	螺釘Screw	B7	不銹鋼Stainless steel
8	螺栓Bolt	B7	不銹鋼Stainless steel
9	底蓋Bottom cover	碳鋼Carbon steel	不銹鋼、蒙乃爾Stainless steel, Meng Naier
10	墊片Shim	SS+柔性石墨SS+ flexible graphite	--
11	下軸套Under the sleeve	聚四氟乙烯+黃銅PTFE + bronze	自潤滑黃銅Self lubricating brass
12	上軸套On the sleeve	聚四氟乙烯+黃銅PTFE + bronze	自潤滑黃銅Self lubricating brass
13	填料墊Packing	不銹鋼Stainless steel	不銹鋼、蒙乃爾Stainless steel, Meng Naier
14	填料Packing	柔性石墨Flexible graphite	PTFE
15	螺栓Bolt	B7	不銹鋼Stainless steel
16	填料壓套packing set	不銹鋼Stainless steel	不銹鋼Stainless steel
17	螺母Nut	2H	不銹鋼Stainless steel
18	螺栓Bolt	B7	不銹鋼Stainless steel
19	連接支架Connecting bracket	碳鋼Carbon steel

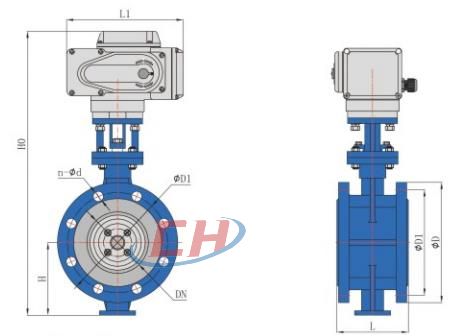

電動三偏心法蘭蝶閥結構尺寸圖

電動三偏心法蘭蝶閥結構圖

電動三偏心法蘭蝶閥連接尺寸

規格 Size	L	L1	H	H0	φD	1.0MPa		16MPa
規格 Size	L	L1	H	H0	φD	φD1	n- φd	φD	φD1	n- φd
DN50	108	161	75	344	165	125	4-18	165	125	4-18
DN65	112	161	93	344	185	145	4-18	185	145	4-18
DN80	114	161	98	374	200	160	4-18	200	160	8-18
DN100	127	188	130	386	220	180	8-18	220	180	8-18
DN125	140	188	165	396	250	210	8-18	250	210	8-18
DN150	140	188	175	436	285	240	8-22	285	240	8-22
DN200	152	268	220	487	340	295	8-22	340	295	12-22
DN250	165	268	250	517	395	350	12-22	405	355	12-26
DN300	178	268	300	567	445	400	12-22	460	410	12-26
DN350	190	268	330	607	505	460	16-22	520	470	16-26
DN400	216	268	360	635	565	515	16-26	580	525	16-30
DN450	222	268	380	714	615	565	20-26	640	585	20-30
DN500	229	268	410	729	670	620	20-26	715	650	20-33
DN600	267	368	460	942	780	725	20-30	840	770	20-36

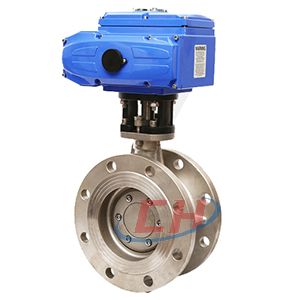

電動三偏心法蘭蝶閥圖片
