電動不銹鋼對夾蝶閥 | CHD971X

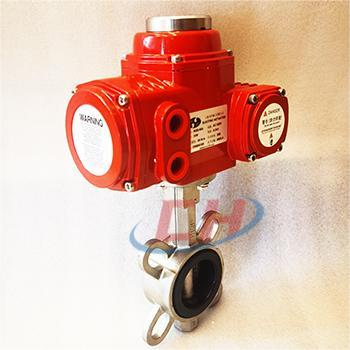

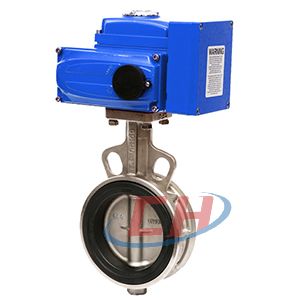

電動不銹鋼對夾蝶閥圖片

電動不銹鋼對夾蝶閥產品說明

CHD971X電動不銹鋼對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。開關型接收ON-OFF開關量信號，調節型可接收4-20mA（或1-5VDC等控制信號）實現對流量大小的調整。具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于水處理、食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
　蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。

電動不銹鋼對夾蝶閥性能參數

公稱通徑DN(mm)	40~1200
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	選配PSQ、HQ、QT、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動不銹鋼對夾蝶閥材質說明

零件名稱 Part name	材料 Materials
閥體 Body	HT200、QT450、WCB、不銹鋼
閥板 Disc	“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座 Seat	EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠 EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸 Stem	"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼 45#carbon steel,SS416,SS304,SS316°
適用介質 Applicable medium	水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度 Applicable temperature	-10~110℃

電動不銹鋼對夾蝶閥結構尺寸圖

電動不銹鋼對夾蝶閥結構圖

電動不銹鋼對夾蝶閥連接尺寸

規格 Size	φD1/φD2	4- φd1/φd2	H1	H2	H3	L	L1	L2	L3
DN40	98.50	19.00	139	259	56	33.5	30	162	135
DN40	110.00	19.00	139	259	56	33.5	30	162	135
DN50	107.00	19.00	139	269	59	42	32	162	135
DN50	125.00	19.00	139	269	59	42	32	162	135
DN65	119.00	19.00	139	282	68	45	47	162	135
DN65	145.00	19.00	139	282	68	45	47	162	135
DN80	154.50	23.00	139	294	89	45	65	162	135
DN80	155.75	24.00	139	294	89	45	65	162	135
DN100	175.00	19.00	156	326	103	52.1	91	208	144
DN100	190.50	19.00	156	326	103	52.1	91	208	144
DN125	210.00	23.00	156	346	117	55	112	208	144
DN125	216.00	23.00	156	346	117	55	112	208	144
DN150	240.25	23.50	196	406	130	56	146	258	170
DN150	240.25	23.50	196	406	130	56	146	258	170
DN200	292.00	24.60	196	439	164	61	194	258	170
DN200	296.00	25.00	196	439	164	61	194	258	170
DN250	357.00	30.00	196	478	195	66	242	258	170
DN250	357.00	30.00	196	478	195	66	242	258	170
DN300	400.00	25.00	196	506	232	77	292	258	170
DN300	432.00	26.00	196	506	232	77	292	258	170
DN350	460.00	23.00	229	594	264.0	77	325	280	178
DN350	470.00	26.00	229	594	264.0	77	325	280	178
DN400	515.00	26.00	229	617	325.0	87	380	280	178
DN400	525.00	30.00	229	617	325.0	87	380	280	178
DN450	565.00	26.00	249	666	330.0	105	428	280	178
DN450	585.00	30.00	249	666	330.0	105	428	280	178
DN500	620.00	26.00	249	729	363.0	130	474	280	178
DN500	650.00	33.00	249	729	363.0	130	474	280	178
DN600	725.00	20- φ30	179	741	459.0	152	573	439	266
DN600	770.00	20- φ36	179	741	459.0	152	573	439	266
