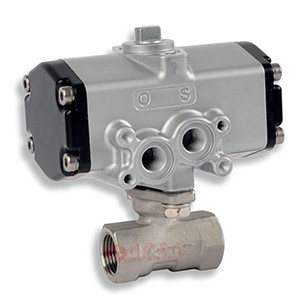

超小型一片式氣動球閥 | CHSQ611F
超小型一片式氣動球閥 產品說明
超小型一片式氣動球閥采用硅溶膠精密鑄造不鍋鋼閥體及鋁合金氣缸，外表美觀，強度離。其中一片式連接具有林構緊凌、體積小、重握輕、密射性酸好、啟閉靈活（啟閉只需把球體轉動90°，方便而迅速），安裝方便等特點，主要用于石油、化工、右金，電力，制藥，食品等各個領域中。本系列一片式球閥可裝上相應的氣動裝置，以實現遙控式自動控制，閥門適用溫度-20-180℃。
超小型一片式氣動球閥 性能參數
| 型號 | 通徑DN | 材質 | 壓力 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CHCQ611F-1PC | 1/4" | 3/8" | 1/2" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 304或316 | 0.6-1.0-1.6MPa |
| CHCQ611F-2PC(三通) | 1/4" | 3/8" | 1/2" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 304或316 | 1.0-1.6-2.5MPa |
超小型一片式氣動球閥 結構尺寸圖
超小型一片式氣動球閥 連接尺寸
| DN | d | D | G | L | H | W | |
|---|---|---|---|---|---|---|---|
| in | mm | ||||||
| 1/4 | 6 | 4.5 | 21 | 1/4 | 44 | 75 | 88 |
| 3/8 | 10 | 7 | 21 | 3/8 | 45 | 75 | 88 |
| 1/2 | 15 | 9.2 | 25 | 1/2 | 56 | 78 | 88 |
| 3/4 | 20 | 12.5 | 33 | 3/4 | 59 | 78 | 88 |
| 1 | 25 | 15 | 37.5 | 1 | 74 | 80 | 88 |
| 1-1/4 | 32 | 20 | 47 | 1-1/4 | 78 | 85 | 88 |
| 1-1/2 | 40 | 25 | 52 | 1-1/2 | 85 | 93 | 88 |
| 2 | 50 | 32 | 65 | 2 | 99 | 114 | 105 |
| 2-1/2 | 65 | 40 | 83 | 2-1/2 | 128 | 207 | 168 |
| 3 | 80 | 50 | 95 | 3 | 151 | 223 | 180 |
